1. 介紹

工程化活體材料（ELMs）是將活細胞與非活基質結合形成的生物混合系統，具有可編程功能性。這些材料利用合成生物學技術使細胞執行用戶定義的任務，如環境感應、高價值化合物生產等。然而，要充分發揮ELMs的潛力，需要將其與能夠處理和轉化這些材料的制造技術相結合。生物3D打印技術通過逐層沉積含有活細胞的生物墨水來構建3D結構，同時保持細胞活性，為ELMs提供了一個有前景的制造平臺。文章強調了將生物3D打印與ELMs結合的潛力，這種結合不僅利用了3D打印結構的幾何功能性，還利用了ELMs的遺傳可編程性，將這些材料轉化為實用產品和工程解決方案。

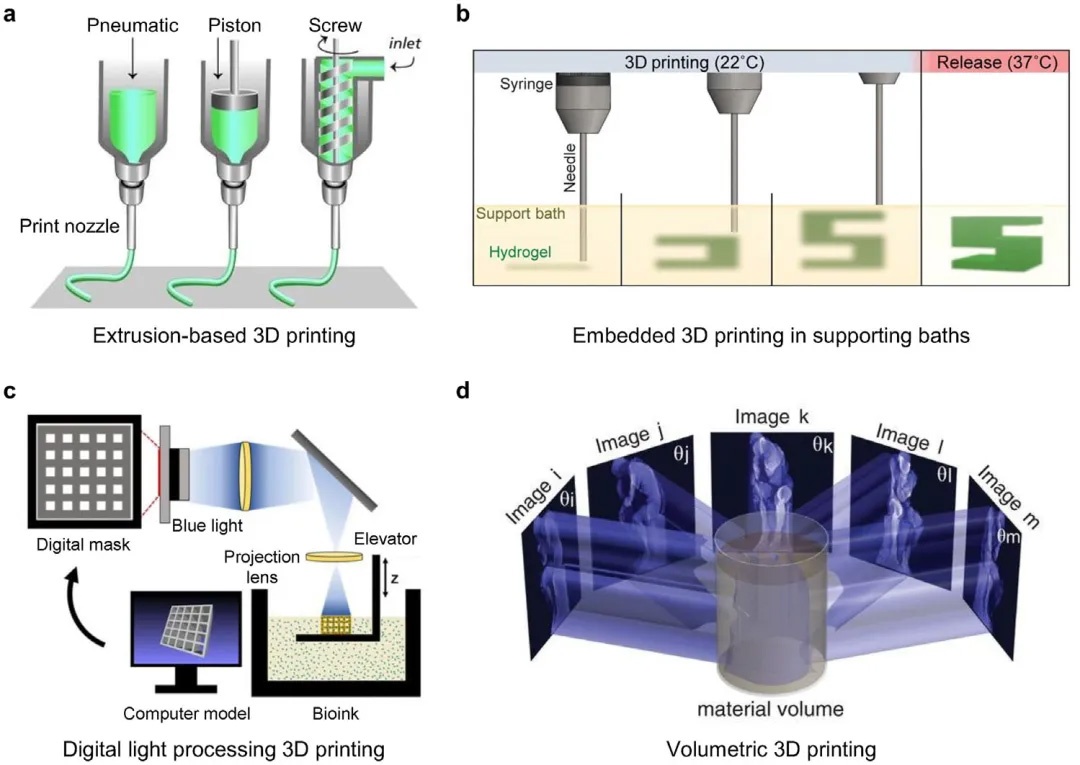

圖1 用于制造ELM 3D結構的3D打印模式

2. 生物3D打印技術

作者首先展示了用于制造工程化活體材料（ELMs）的四種3D打印模態：基于擠出的3D打印、在支撐浴中嵌入式3D打印、基于光的3D打印和體積3D打印。

基于擠出的3D打?。和ㄟ^噴嘴逐層擠出生物墨水絲來構建3D結構，通常需要后處理交聯來穩定打印結構。

嵌入式3D打?。涸谥卧≈袆t將生物墨水打印到屈服應力介質中，該介質在打印過程中臨時支撐結構，直到后處理交聯，降低了對生物墨水流變性能的要求。

基于光的3D打印（如數字光處理，DLP）：利用圖案化光選擇性交聯光敏生物墨水，逐層構建細胞封裝的3D結構，具有高通量和高分辨率，但需要低粘度的光交聯生物墨水。

體積3D打?。和ㄟ^光學層析投影同時產生整個3D對象，具有快速打印和無需支撐結構等優勢，但需要透明、大量生物墨水，限制了其在高成本材料或大型結構制造中的應用。

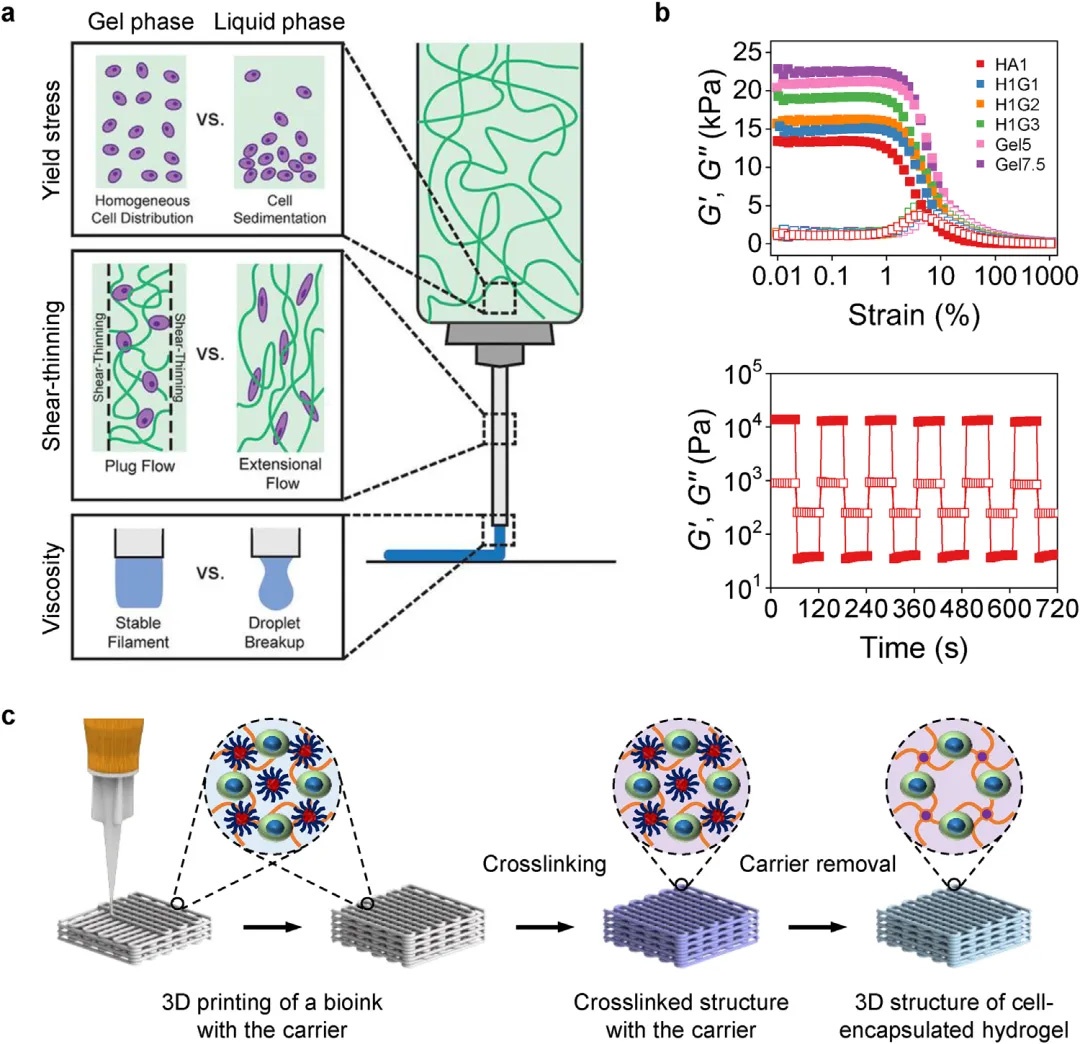

圖2 基于擠出的生物3D打印

接著展示了基于擠出的生物3D打印機的生物墨水特性及其對打印過程的影響。圖中對比了凝膠相生物墨水和液相生物墨水，凝膠相生物墨水具有剪切變稀和自修復特性，這對于實現高分辨率和高保真度的3D打印至關重要。剪切變稀行為使生物墨水在受到應力時從類固態轉變?yōu)橐簯B(tài)，便于擠出；而自修復行為則使其在擠出后恢復類固態，防止擴散，從而實現高打印保真度。圖中還展示了生物墨水在振蕩應變掃描下的流變特性，以及在低應變下表現出類固態、在高應變下轉變?yōu)橐簯B(tài)的特性。此外，圖中介紹了通用生物墨水平臺的概念，例如互補網絡生物墨水和通用臨時網絡生物墨水。

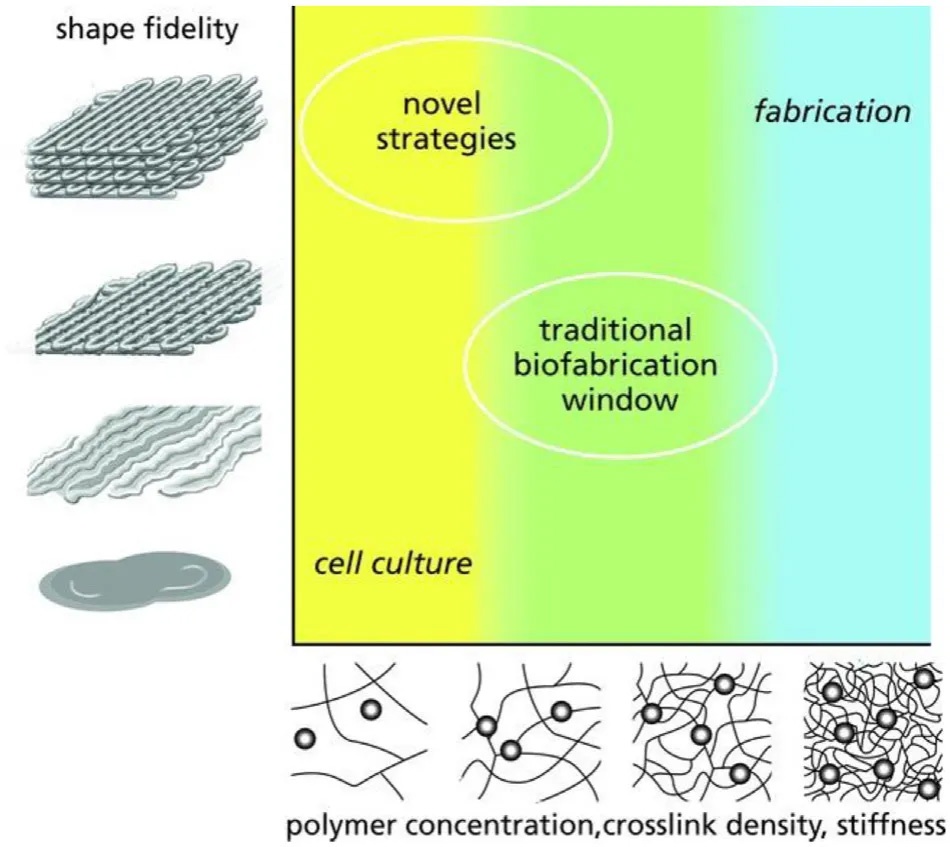

圖3 生物制造窗口的概念

“生物制造窗口”的概念強調了在生物3D打印中，生物墨水的流變特性需要在3D可打印性和細胞兼容性之間找到一個平衡點。為了實現3D打印，生物墨水必須具有足夠的粘度和結構穩定性，以形成連續的絲狀結構并保持其形狀的完整性。然而，為了確保細胞的活性和功能，生物墨水還需要為細胞提供一個適宜的生長環境，避免因過高的粘度或聚合物密度而限制細胞的增殖和代謝。這兩個相互矛盾的要求之間的平衡點被稱為“生物制造窗口”，它是實現高保真度打印和細胞活性的關鍵。

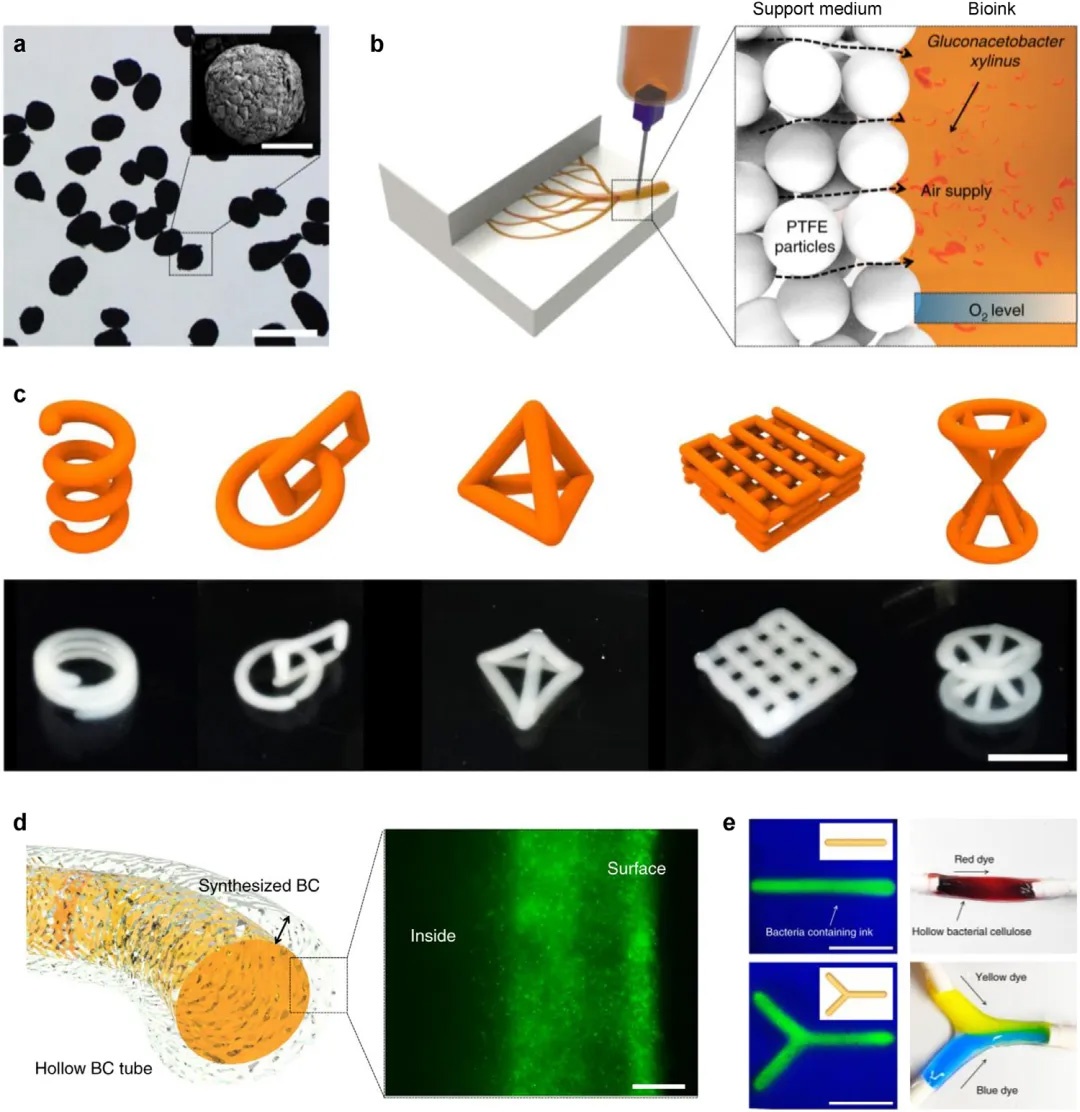

圖4 在支撐槽中嵌入生物3D打印

在支撐浴中嵌入式3D打印技術用于制造工程化活體材料（ELMs）的過程如圖1所示。圖中展示了用于支撐浴的聚四氟乙烯（PTFE）微粒，這些微粒具有空氣透過性，支持氧氣依賴的細胞生長。通過嵌入式3D打印技術，利用空氣透過性微?；|(zhì)作為支撐介質，可以制造出復雜的細菌纖維素（BC）結構。

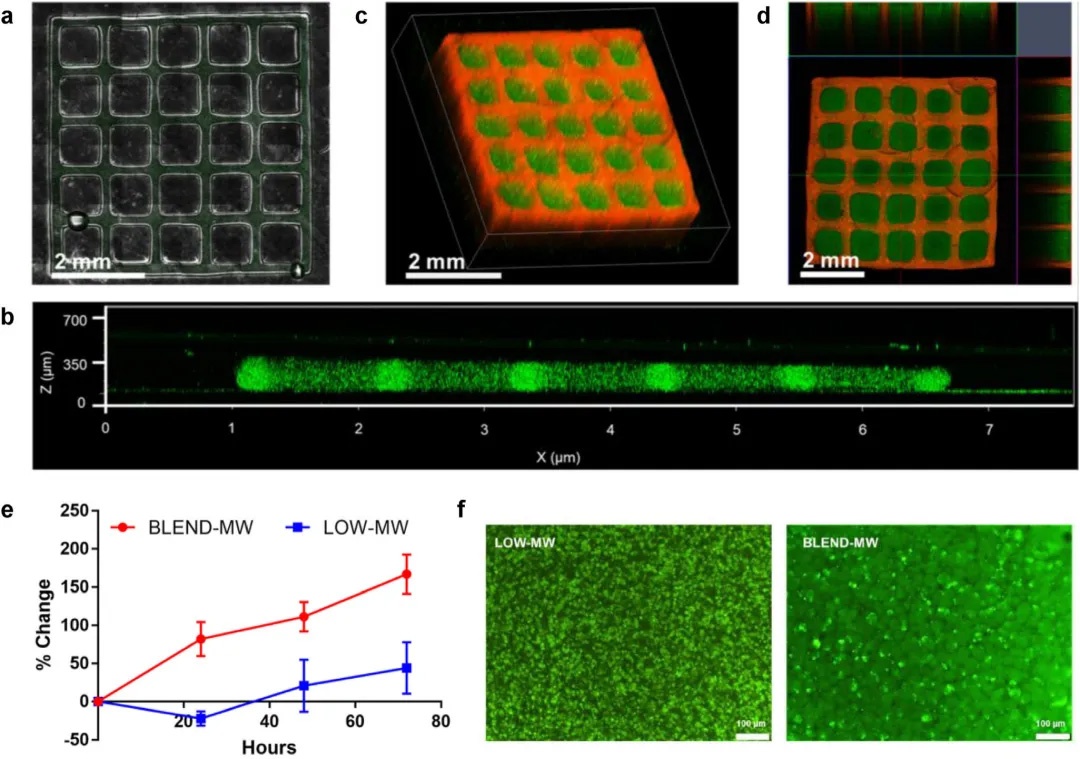

圖5 ELM的數字光處理生物3D打印

然后展示了數字光處理（DLP）生物3D打印技術在制造工程化活體材料（ELMs）中的應用。圖中使用DLP技術打印的網格結構，其中封裝了表達綠色熒光蛋白（GFP）和紅色熒光蛋白（mCherry）的大腸桿菌。DLP技術可以同時封裝多種細胞類型，并且通過不同分子量的聚乙二醇二丙烯酸酯（PEGDA）作為水凝膠基質，可以調控細胞的生長和分布。

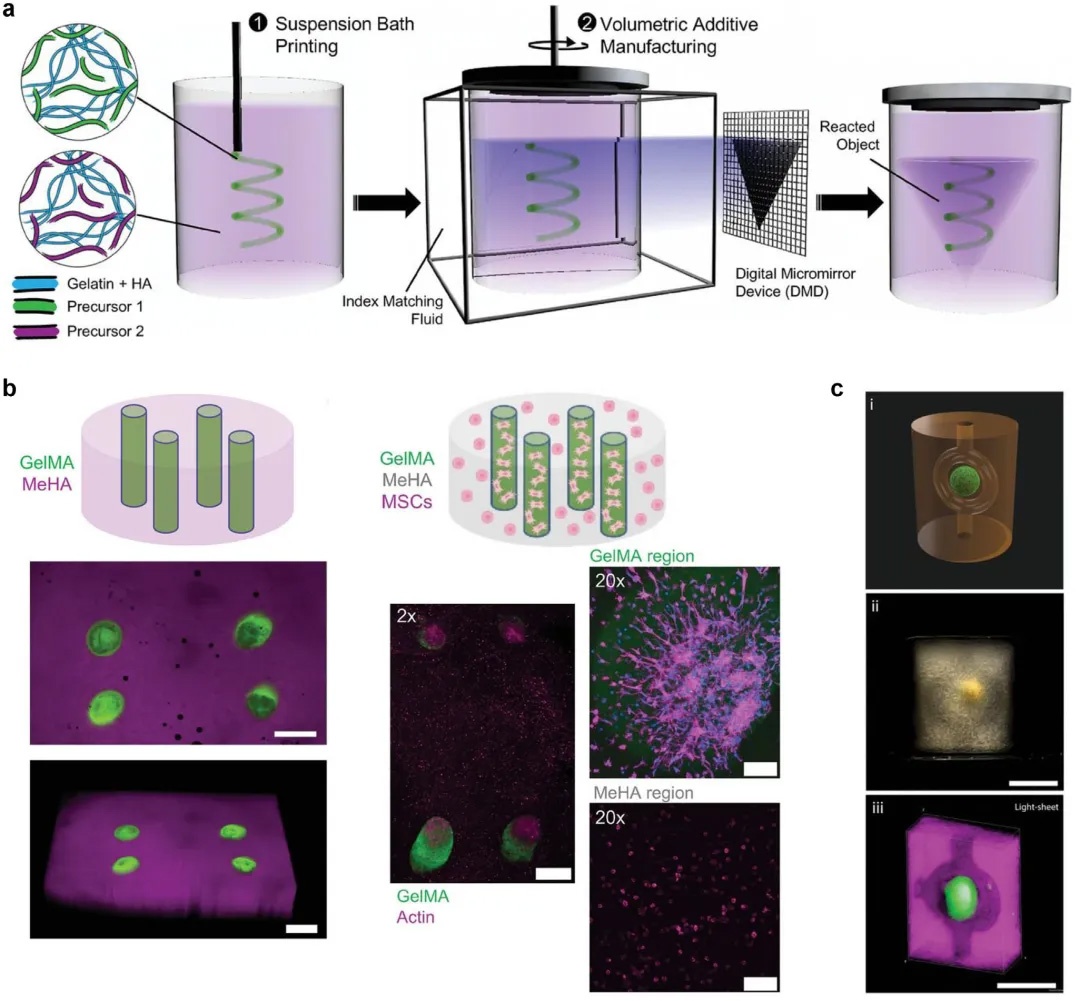

圖6 體積生物3D打印

體積生物3D打?。╒BP）技術及其在制造工程化活體材料（ELMs）中的應用如圖所示。圖中展示了將順序嵌入式打印與體積打印相結合的過程，利用光學層析投影同時產生整個3D對象。這種技術允許在體積打印形成的3D對象內封裝通過擠出式生物打印制造的3D結構，從而實現多材料結構的制造。

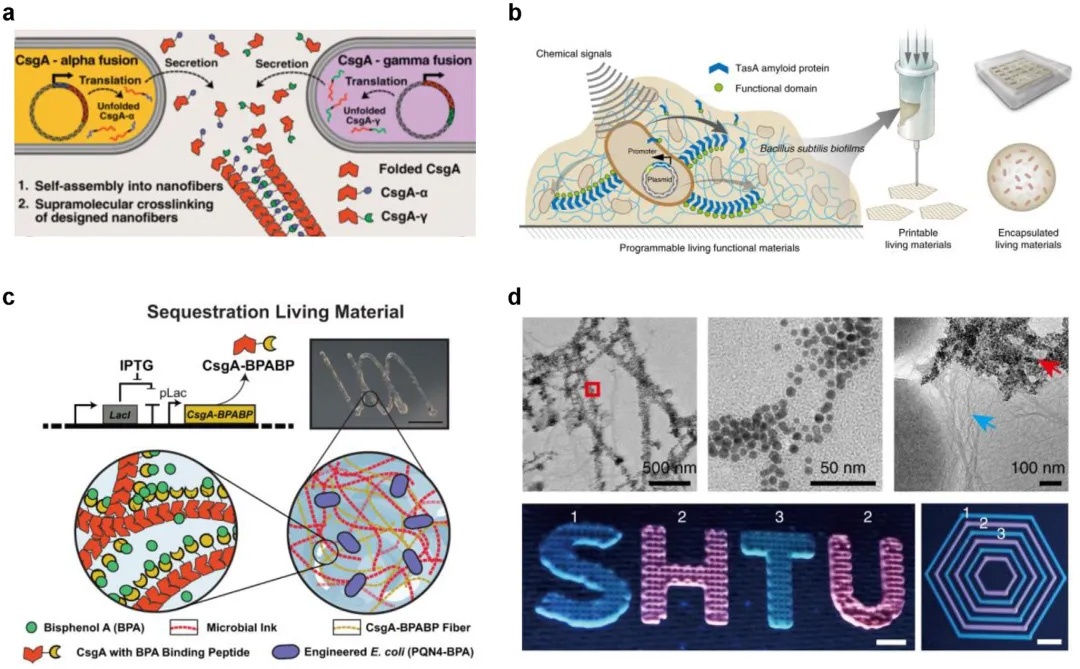

圖7 用于工程活體結構生物3D打印的合成生物學

3. 當前挑戰和潛在機遇

作者展示了合成生物學在生物3D打印工程化活體材料（ELMs）中的應用。圖中展示了通過基因工程改造的微生物細胞分泌的CsgA融合蛋白和TasA淀粉樣蛋白融合蛋白，這些蛋白可以自組裝成具有剪切變稀特性的纖維網絡，形成適合3D打印的生物墨水。

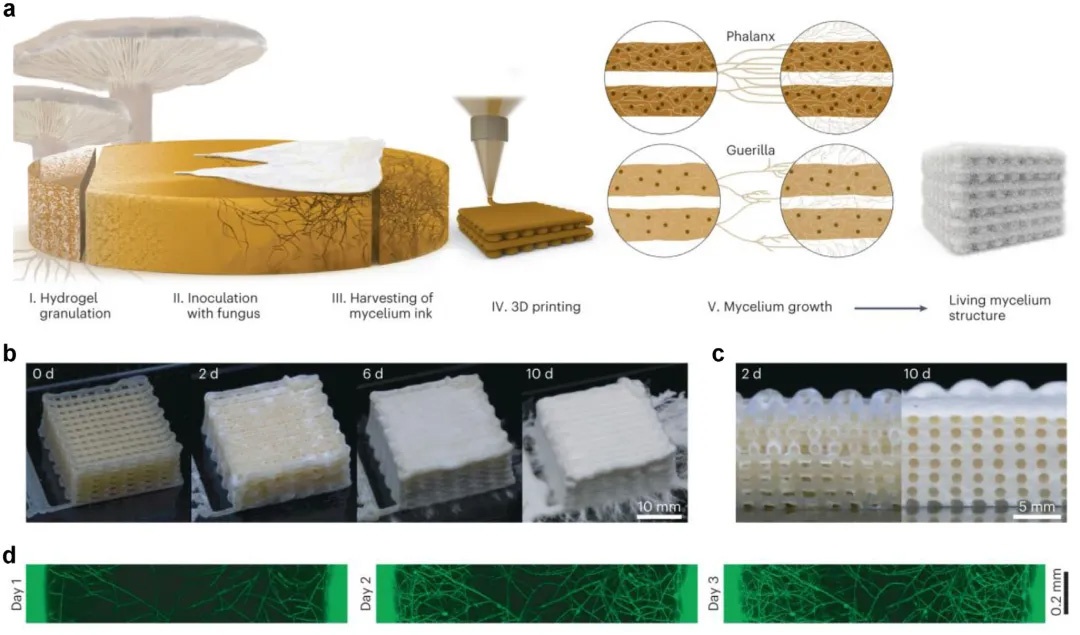

圖8 3D打印活體結構的后打印生長

圖8展示了3D打印的活體菌絲結構在打印后通過菌絲生長進行結構演化和功能增強的過程。展示了菌絲在打印結構中的生長過程，以及菌絲在結構受損后的自愈能力。隨著時間的推移，菌絲在結構內部生長，填充空隙并增強結構的機械性能。

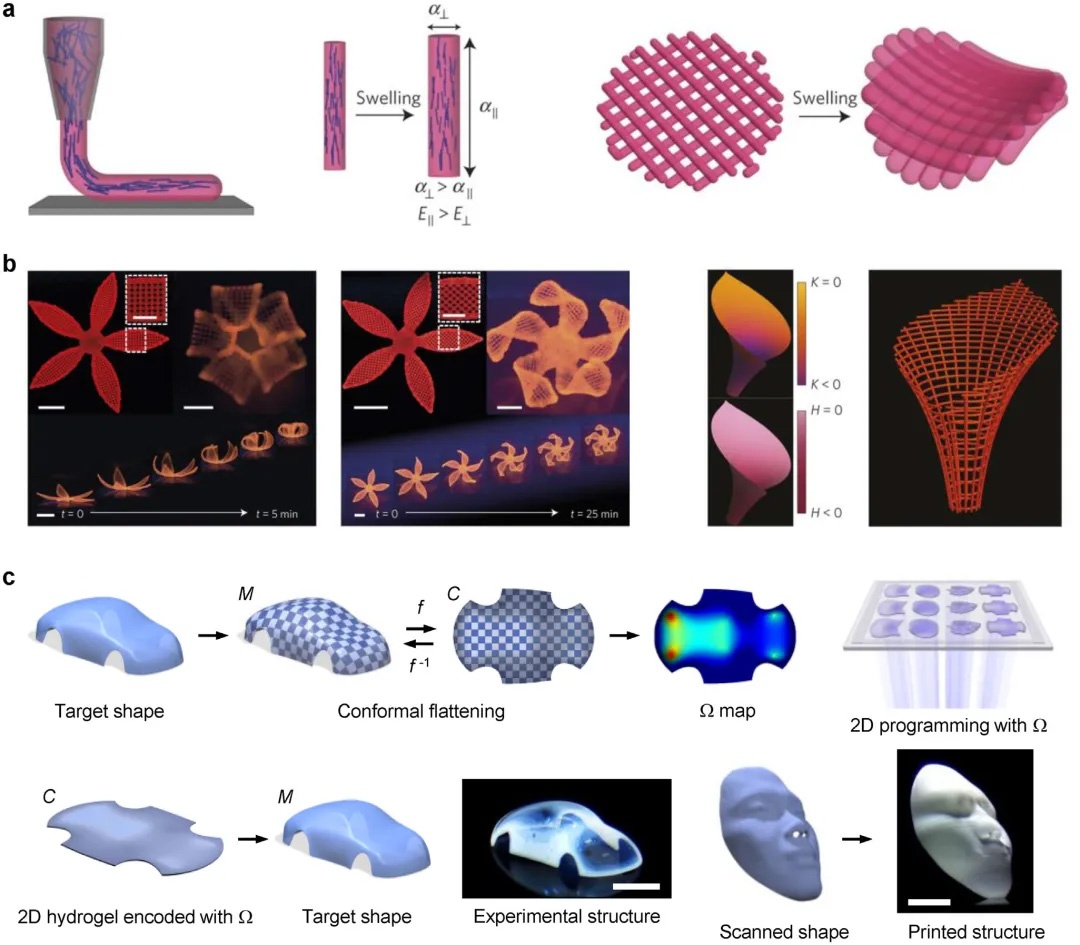

圖9 4D打印

4D打印技術，即利用形狀記憶材料或刺激響應性材料制造能夠在特定刺激下改變形狀的結構。圖中展示了兩種4D打印方法：生物模擬4D打印和數字光4D打印。生物模擬4D打印通過擠出式3D打印制造雙層水凝膠結構，利用各向異性的膨脹實現形狀轉換。數字光4D打印則通過數字光投影技術將3D目標形狀轉換為2D平面，然后通過光刻技術實現形狀轉換。

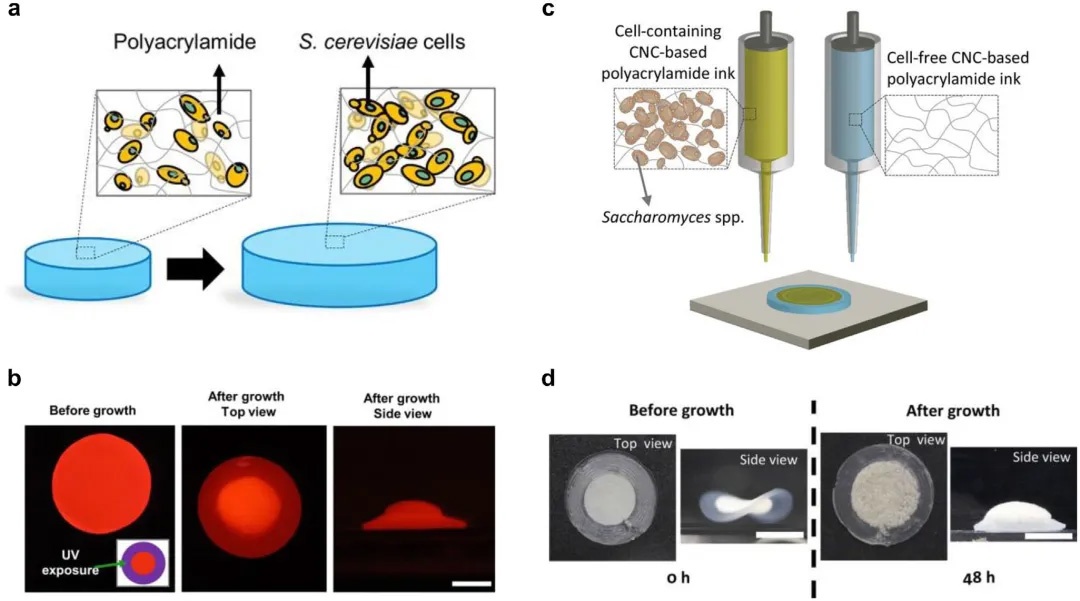

圖10 形狀變形材料與ELM的生物3D打印集成

作者展示了將形狀變形材料與工程化活體材料（ELMs）的生物3D打印相結合的概念。圖中展示了由酵母細胞增殖引起的ELM體積膨脹，以及通過空間控制細胞增殖實現的形狀變形。通過使用圖案化的紫外線（UV）光照射，可以選擇性地殺死細胞，從而在ELM中形成特定的生長區域，實現從平坦結構到類似帽子的形狀變形。
