Structural-engineered V?O?/MoO? nanocomposite scaffolds via direct ink writing 3D printing for asymm

發(fā)布時間：2025-10-21 瀏覽量：分享到：

論文簡介

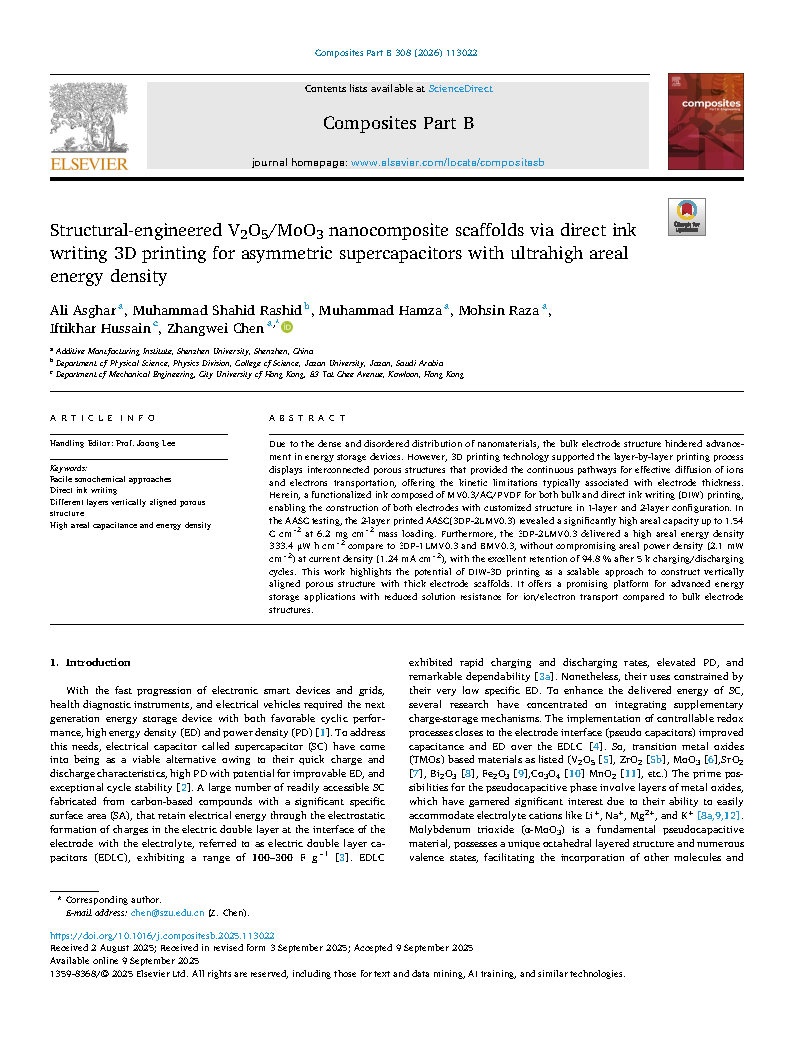

論文《Structural-engineered V?O?/MoO? nanocomposite scaffolds via direct ink writing 3D printing for asymmetric supercapacitors with ultrahigh areal energy density》發(fā)表于《Composites Part B》2026 年 308 卷。

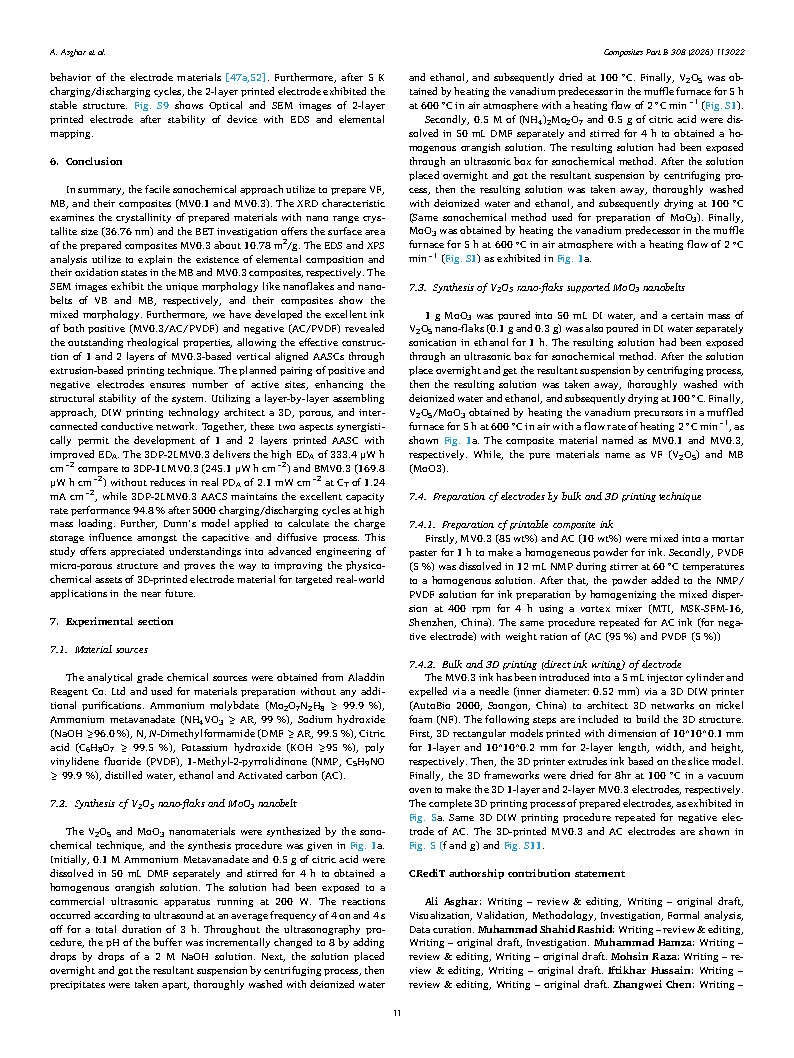

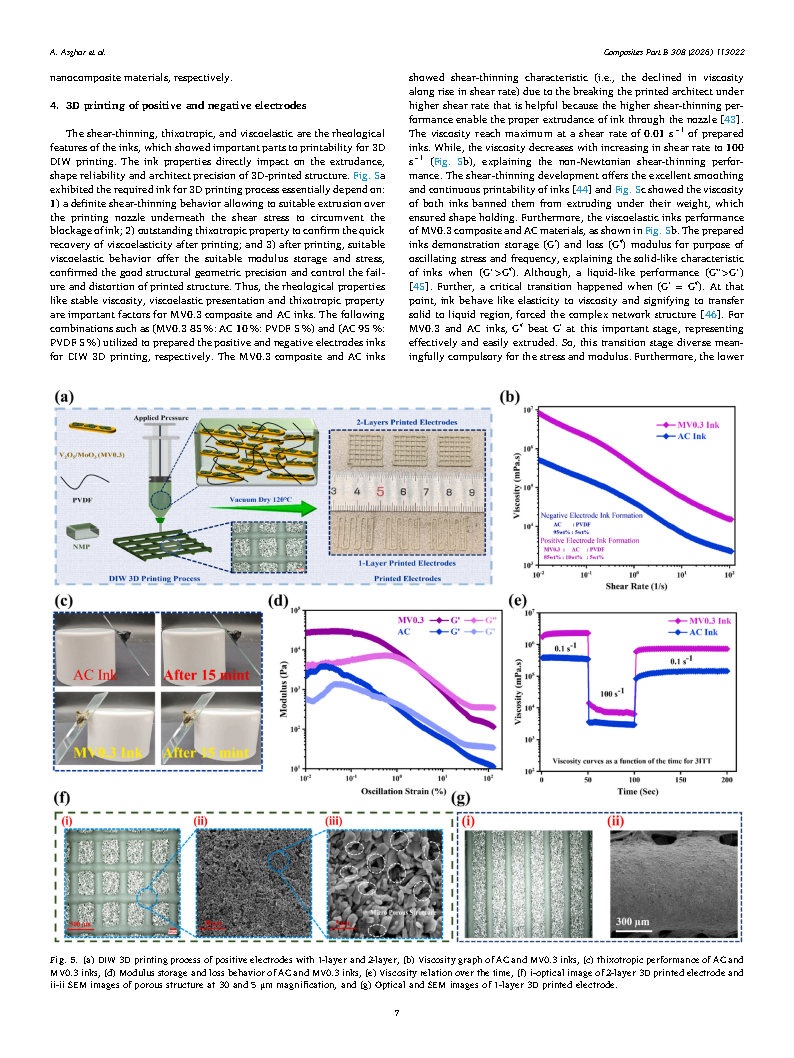

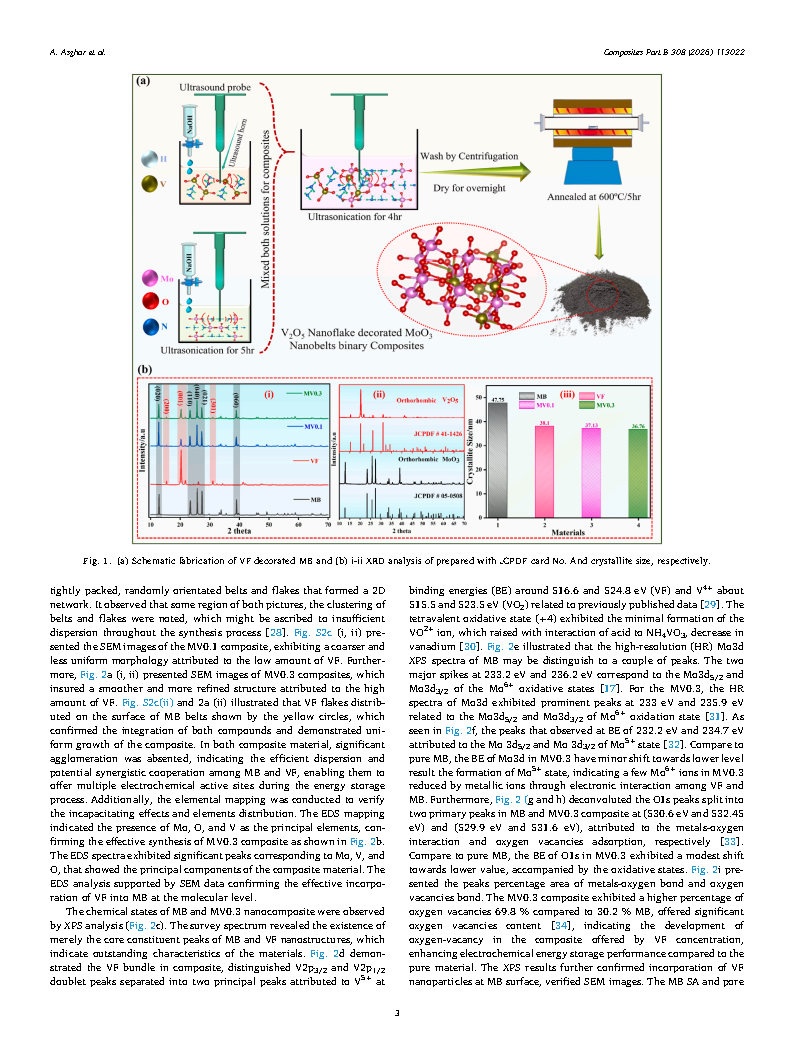

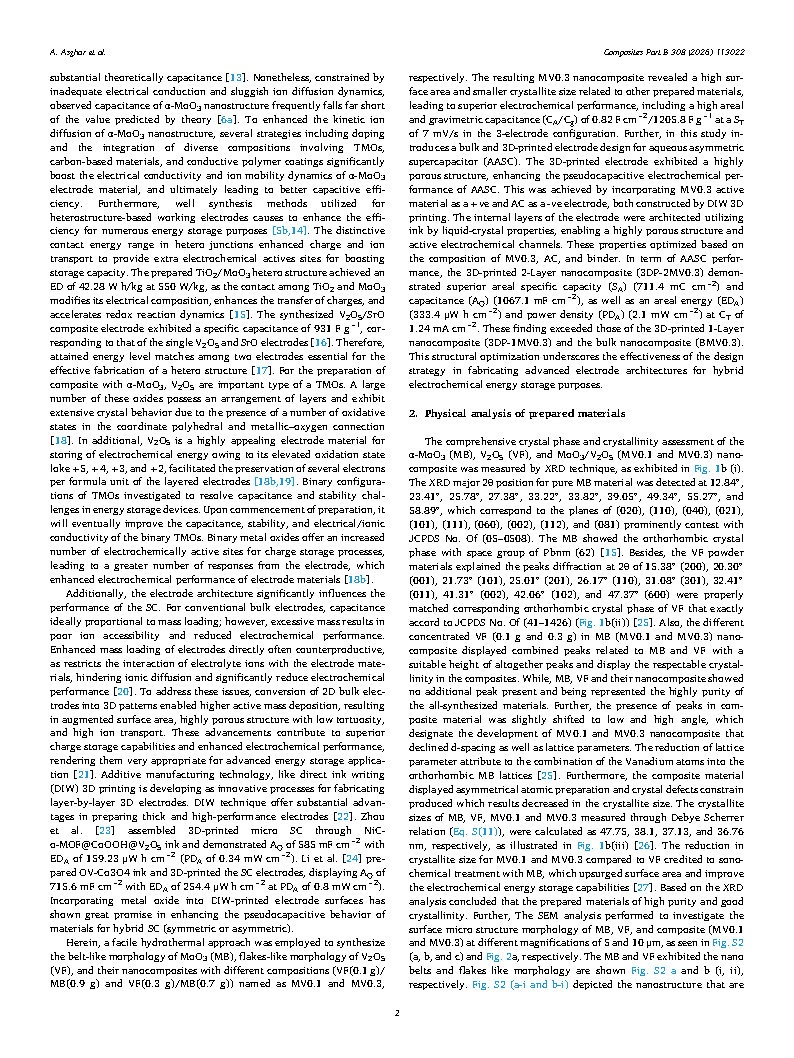

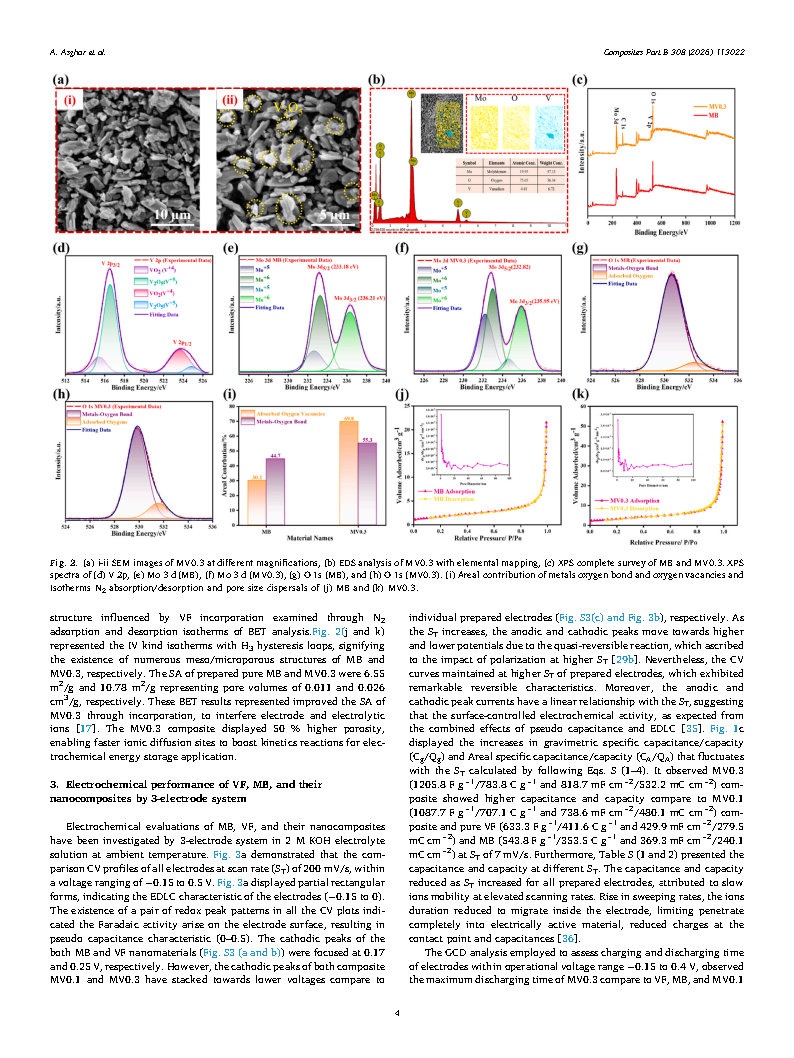

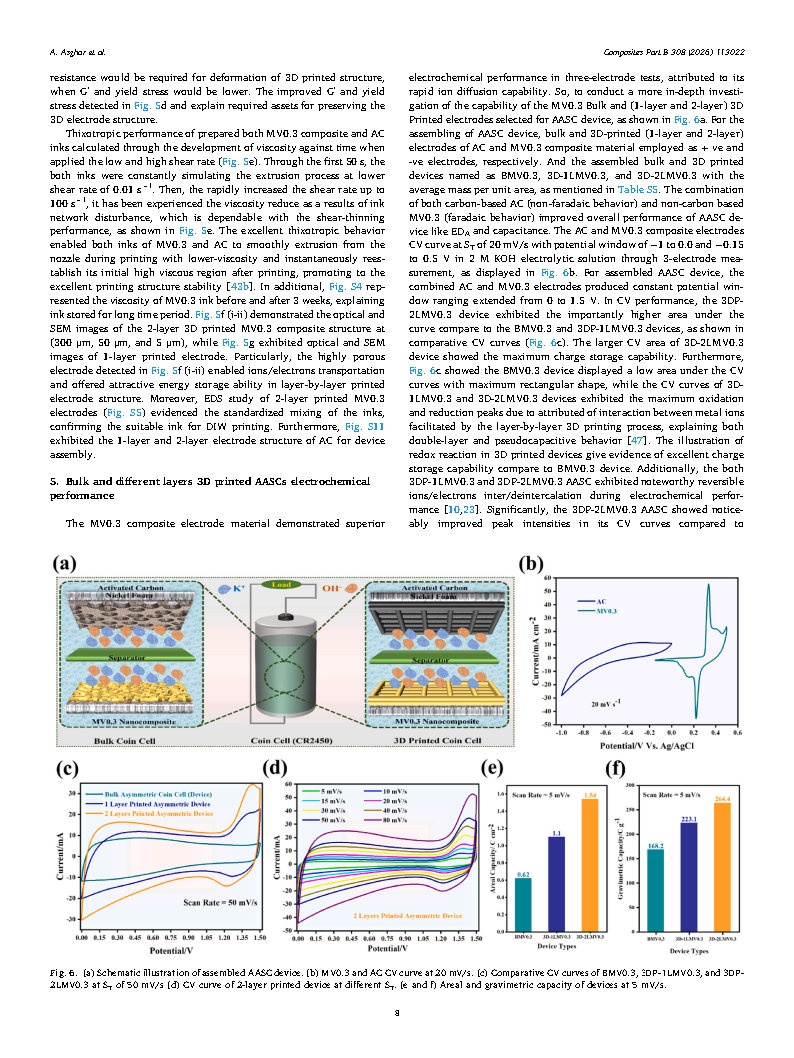

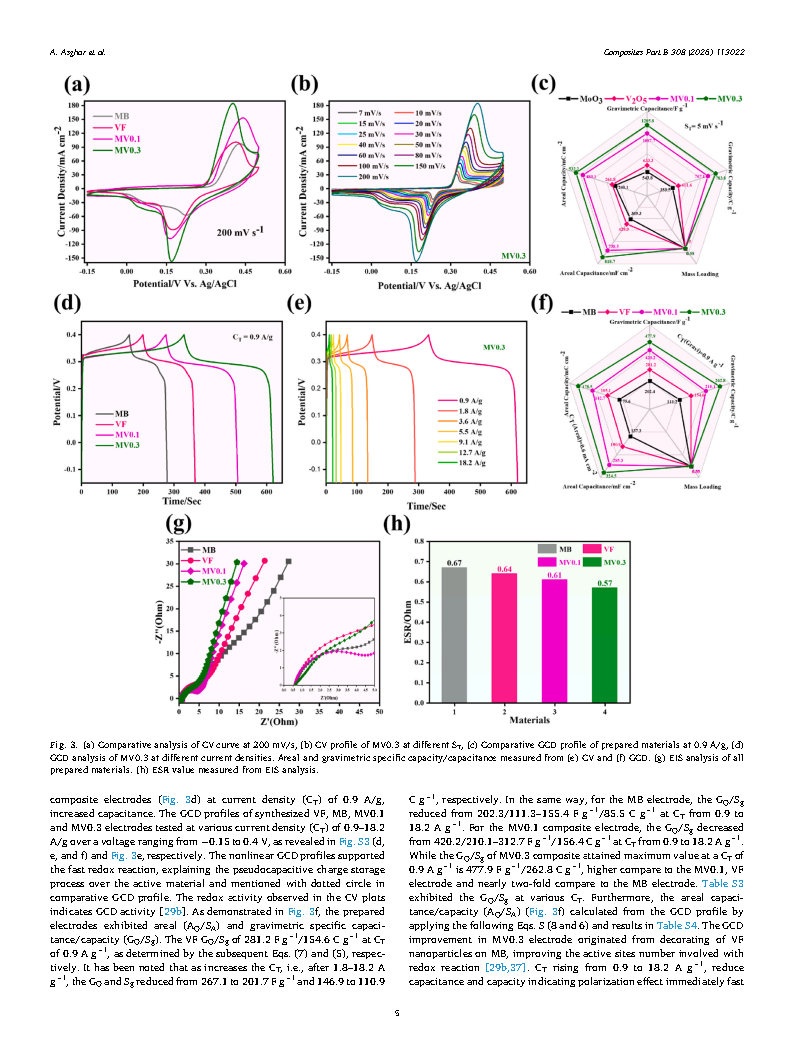

研究針對傳統(tǒng)塊狀電極納米材料分布密集無序、離子擴散受限的問題，以高性能儲能為目標(biāo)，采用聲化學(xué)法合成 MoO?納米帶（MB）、V?O?納米片（VF）及 MV0.1、MV0.3 復(fù)合材料，開發(fā) MV0.3/AC/PVDF（正極）與 AC/PVDF（負極）3D 打印墨水，通過直寫式 3D 打?。―IW）制備 1 層、2 層電極，組裝非對稱超級電容器（AASC）。

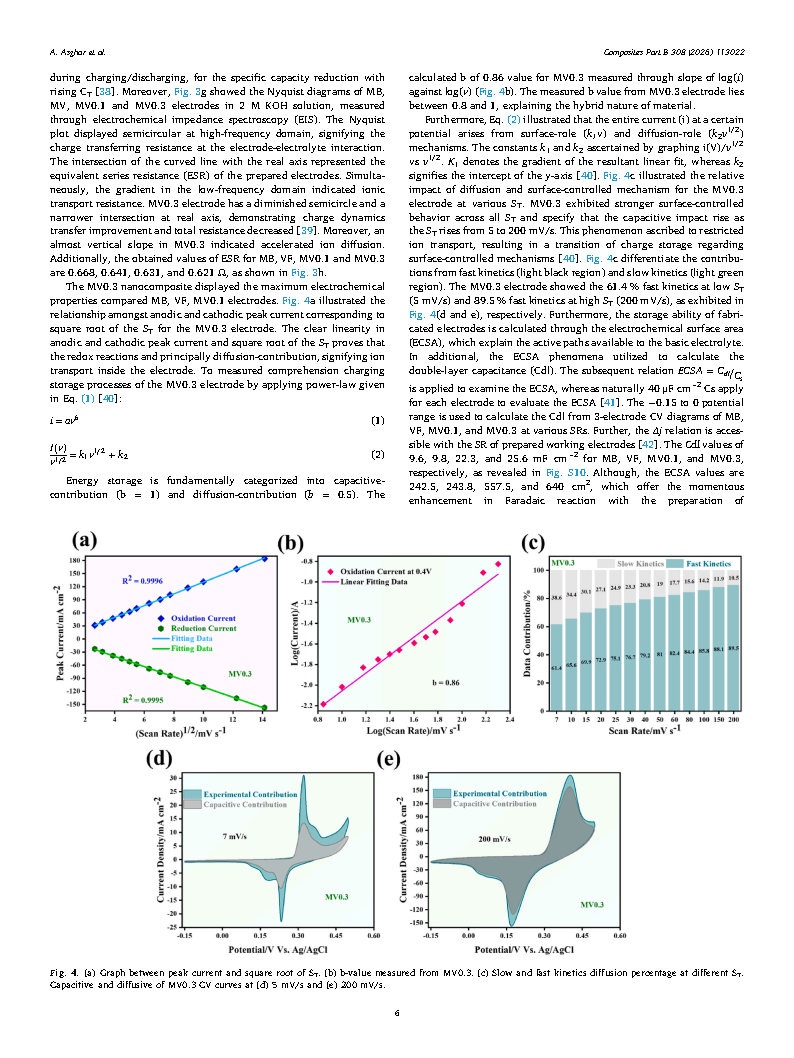

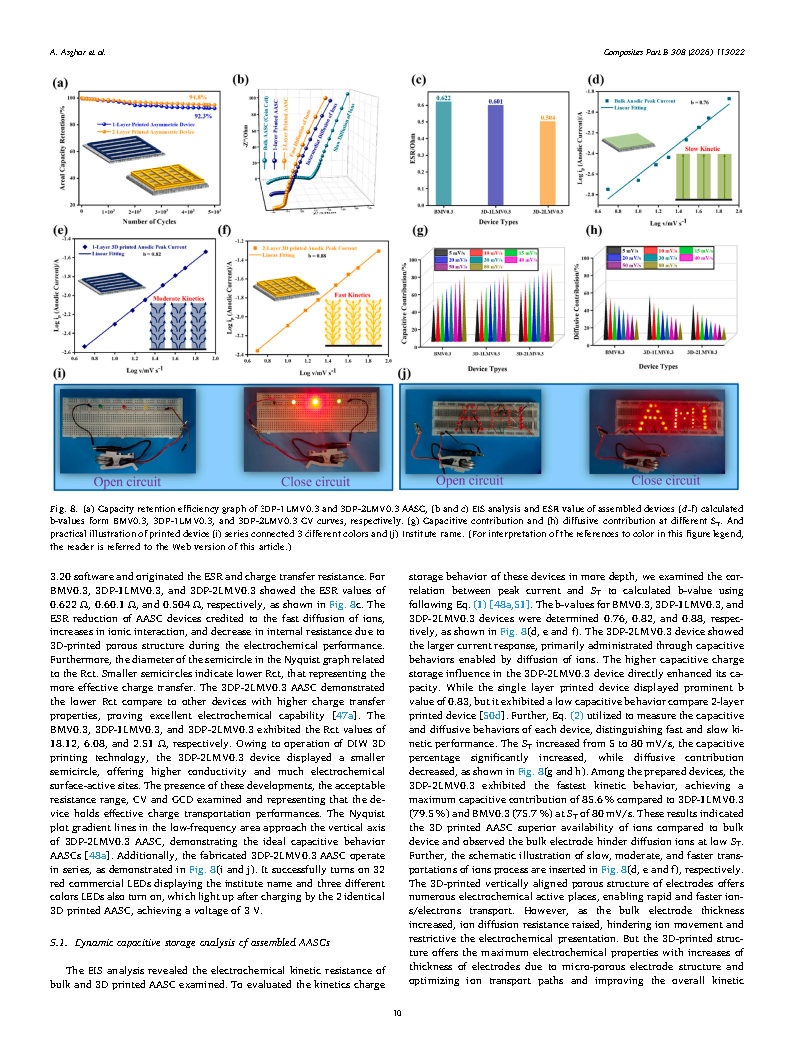

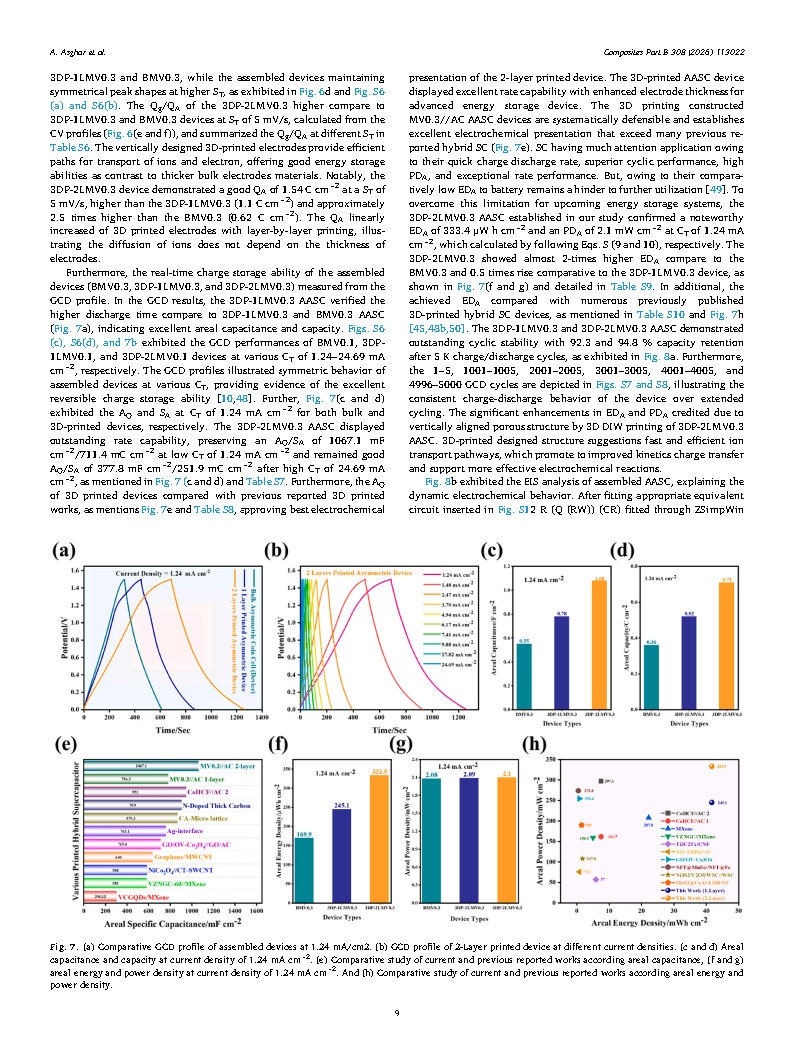

結(jié)果顯示，3DP-2LMV0.3 器件在 6.2 mg/cm2 質(zhì)量負載下面容量達 1.54 C/cm2，1.24 mA/cm2 電流密度下面能量密度 333.4 μWh/cm2（高于 3DP-1LMV0.3 與塊狀器件），面功率密度 2.1 mW/cm2，5000 次充放電后容量保持率 94.8%。該研究證實 DIW墨水直寫3D 打印機打印構(gòu)建垂直多孔厚電極的潛力，為先進儲能器件提供方案。
