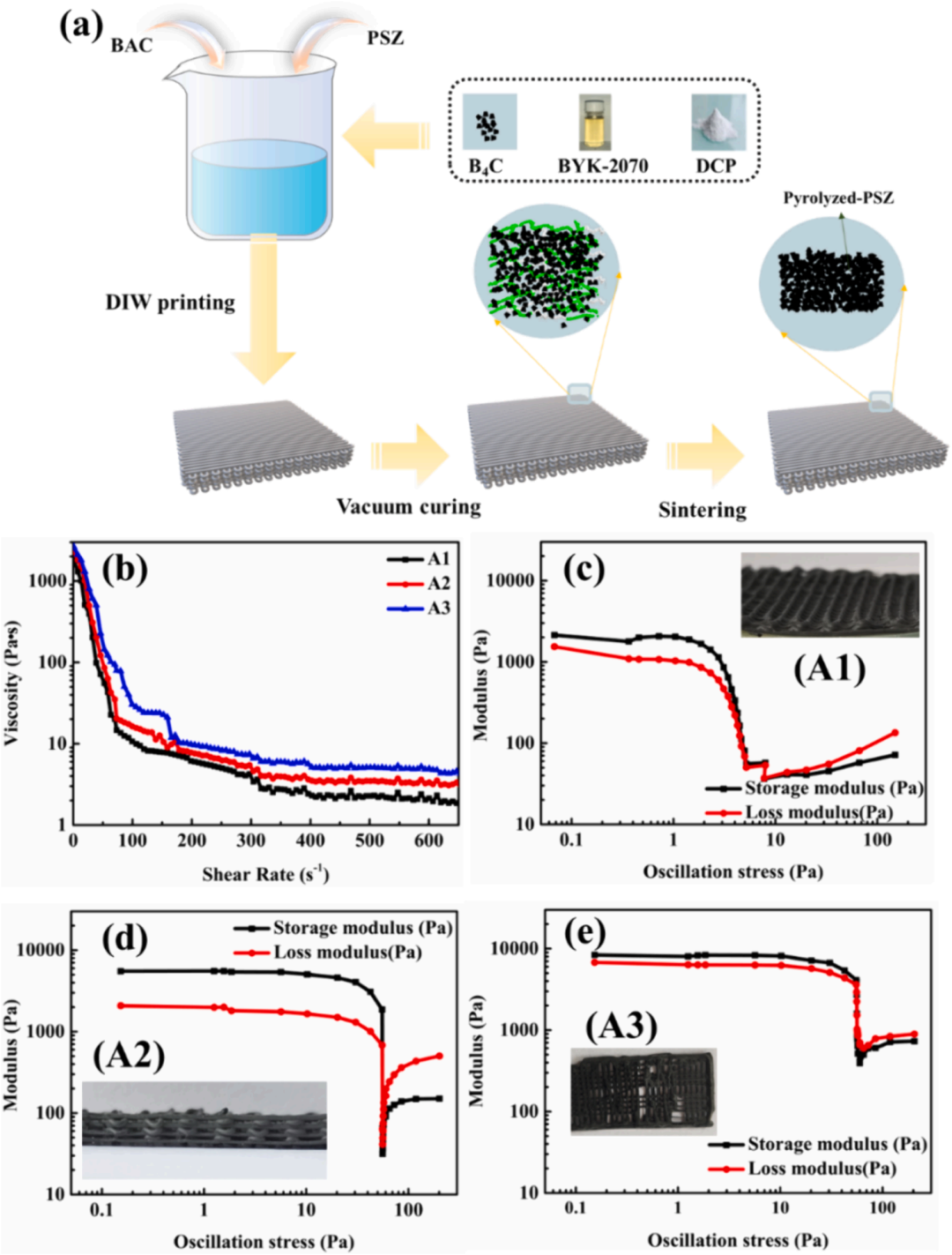

圖1，(a) B₄C 油墨制備 B₄C 基蜂窩陶瓷工藝示意圖；(b) A1、A2 和 A3 油墨的粘度隨剪切速率的變化；(c)、(d)、(e) 不同 B₄C 濃度的 B₄C 油墨的模量和印刷單塊：66 wt% (A1)、68 wt% (A2)、70 wt% (A3)。

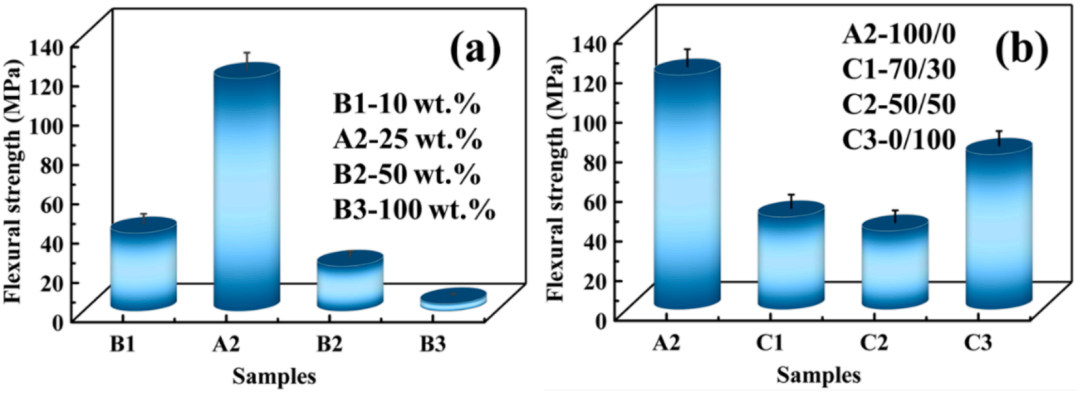

圖2，不同BAC/PSZ比(a)和不同1μm/0.3μm（D50）碳化硼粉末比(b)的油墨的力學(xué)性能。

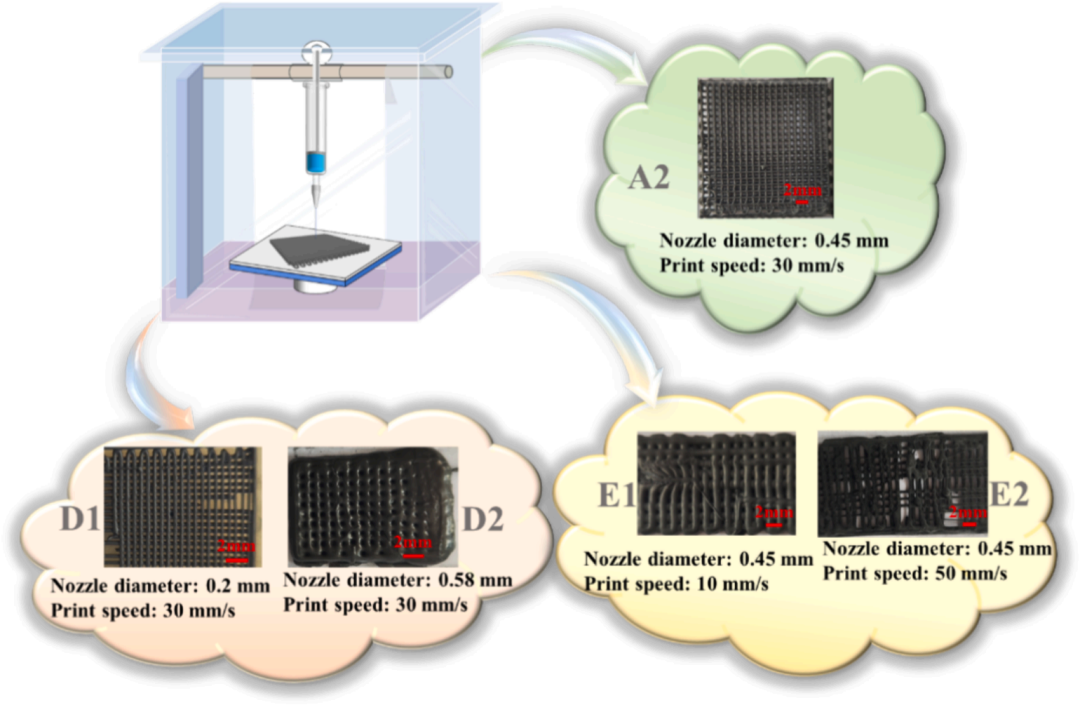

圖3，DIW生產(chǎn)的碳化硼胚體采用不同的擠壓孔（A2、D1和D2）和不同的打印速度（A2、E1和E2）。

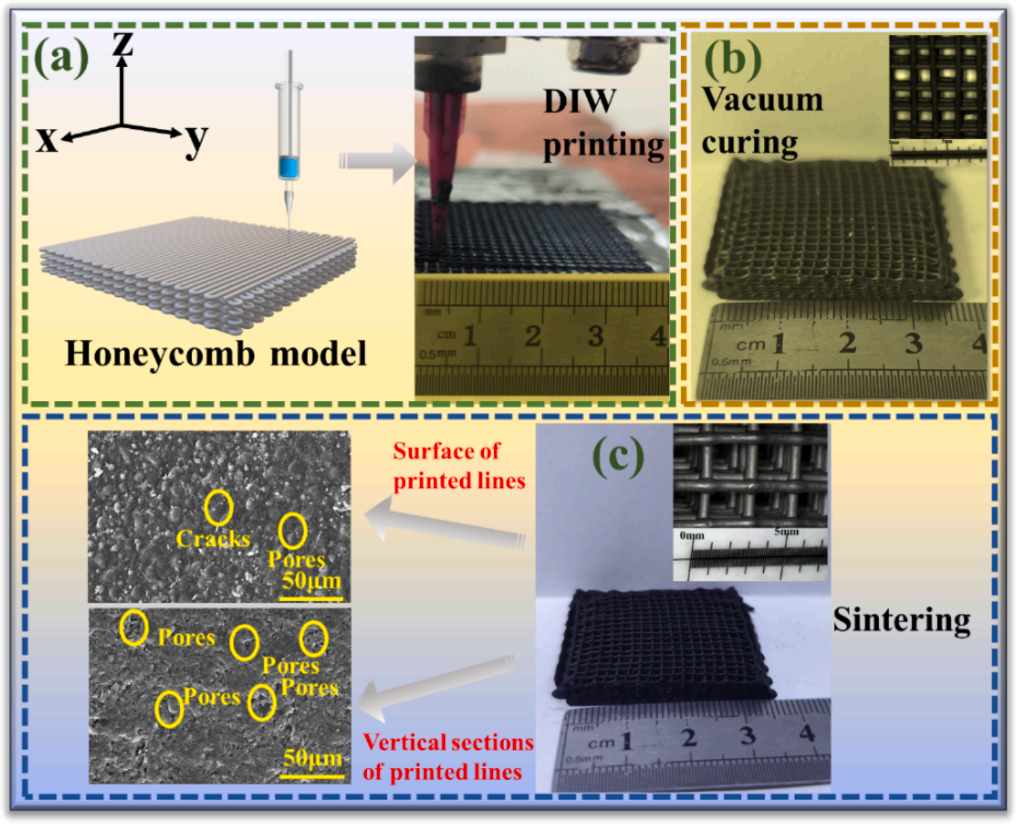

圖4，(a) 碳化硼基蜂窩陶瓷復(fù)合材料的制備工藝；(b) 打印后的蜂窩結(jié)構(gòu)；(c) 燒結(jié)后的蜂窩陶瓷；(d) 蜂窩結(jié)構(gòu)的SEM圖像。

圖5，不同結(jié)構(gòu)參數(shù)的蜂窩陶瓷：(a) 六邊形蜂窩；(b) 正方形蜂窩；(c) 三角形蜂窩；(d) 不同結(jié)構(gòu)的能量吸收效率比較。

圖6，(a) 抗壓強(qiáng)度測試；(b) 抗彎強(qiáng)度測試；(c) 不同結(jié)構(gòu)的抗壓強(qiáng)度比較；(d) 不同結(jié)構(gòu)的抗彎強(qiáng)度比較。

圖7，(a) 防彈測試示意圖；(b) 不同結(jié)構(gòu)的防彈性能比較；(c) 沖擊后的樣品照片；(d) 能量吸收機(jī)制示意圖。

圖8，(a) 三維裝甲結(jié)構(gòu)示意圖；(b) 不同層的功能說明；(c) 整體裝甲結(jié)構(gòu)的防彈性能模擬；(d) 與傳統(tǒng)裝甲的性能對比。
