一、研究背景

電信系統和便攜式電子設備的快速發展推動了電子元器件的小型化與集成化，人工智能等大功率應用又進一步提升了電子設備的算力需求，這使得電子設備的熱管理問題愈發突出。電子元件溫度在70-80℃區間每升高1℃，可靠性就會降低5%，過熱還可能引發短路甚至爆炸。

目前常用熱管、相變材料和銅、銀等高導熱材料進行散熱，但材料z方向熱阻不足導致的元件表面發熱和熱點形成仍存挑戰。氣凝膠作為超低導熱率的超輕多孔固體，是理想的隔熱材料，而纖維素氣凝膠作為生物基多孔材料，雖具有超低密度、設計可調性等優勢，卻存在耐熱性、機械耐久性和加工性不足的問題，其親水性還易導致吸濕變形，限制了在電子設備中的應用。

芳綸納米纖維（ANF）具有高結晶度、剛性鏈結構、優異的阻燃性和熱穩定性，將其與纖維素納米纖維（CNF）復合，有望改善纖維素氣凝膠的性能，同時3D打印技術可解決傳統模具制造氣凝膠精度低、效率差的問題，實現復雜結構氣凝膠的定制化制備。

二、研究內容

2.1 材料制備

（1）芳綸納米纖維（ANF）制備：將凱夫拉纖維、KOH與DMSO混合攪拌三天，加入去離子水后過濾洗滌，得到ANF分散液。

（2）纖維素納米纖維（CNF）制備：采用TEMPO氧化法處理樺木木漿，經微流化器處理后得到TEMPO氧化的CNF水凝膠。

（3）CNF/ANF雜化氣凝膠制備：將不同質量比（9:1、7:3、5:5）的1 wt% CNF和2 wt% ANF水分散液均質混合，液氮冷凍后冷凍干燥，制得C/A10%、C/A30%、C/A50%雜化氣凝膠，同時制備純CNF和ANF氣凝膠作為對照。

（4）3D打印制備氣凝膠：使用Brinter? one 3D打印機，將1:1的1 wt% CNF和2 wt% ANF分散液作為打印墨水，在500-600 mbar擠出壓力、噴嘴移動速度5-10 mm/s條件下打印，經液氮冷凍和冷凍干燥得到定制結構的3D打印氣凝膠。

2.2 性能表征

通過掃描電鏡（SEM）觀察氣凝膠和納米纖維的形貌；利用萬能試驗機測試氣凝膠的壓縮力學性能；借助X射線衍射（XRD）分析材料的晶體結構；采用熱重分析儀（TG）研究熱行為；通過紅外相機進行紅外成像；使用傅里葉變換紅外光譜（FT-IR）表征化學結構；利用流變儀測試打印墨水的流變性能；采用熱導率分析儀測定熱導率。

2.3 關鍵實驗結果與分析

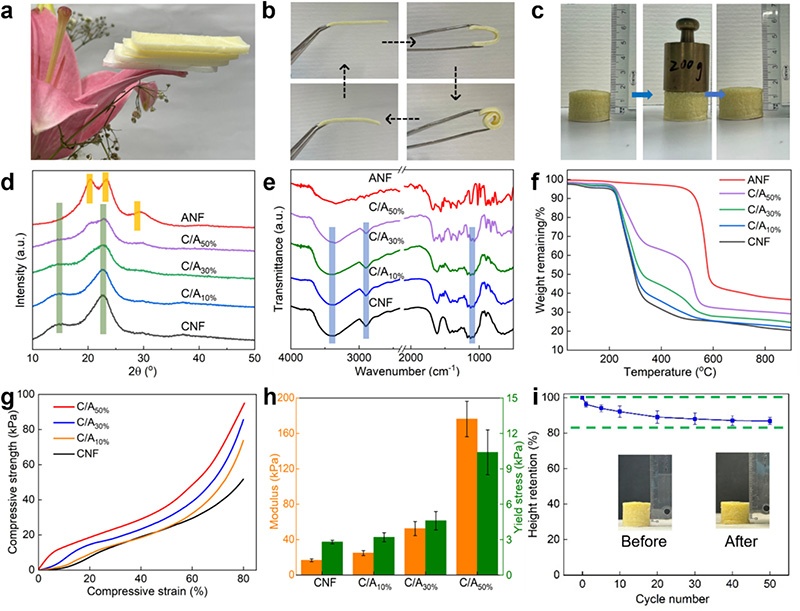

圖1. (a) CNF、C/A10%、C/A30%和C/A50%氣凝膠置于花瓣上的照片；(b) C/A50%氣凝膠彎曲和卷曲的照片；(c) C/A50%氣凝膠加載200g重物前后的照片；(d) 不同氣凝膠的XRD圖譜；(e) 不同氣凝膠的FT-IR光譜；(f) 不同氣凝膠的TG曲線；(g) 不同氣凝膠的壓縮應力-應變曲線；(h) 對應楊氏模量和屈服應力值；(i) C/A50%氣凝膠在50次疲勞測試中的高度保持率

（1）物理與機械性能：雜化氣凝膠密度僅12-16 mg/cm3，孔隙率達98.9%-99.2%；C/A50%氣凝膠的楊氏模量從純CNF的16.7 kPa提升至176.3 kPa，提升近10倍，且在50次壓縮-解壓循環后高度保持率約87%，展現出優異的機械強度和回彈性。ANF與CNF間的氫鍵作用（CNF的-COOH與ANF的-CONH-形成氫鍵）是性能提升的關鍵。

（2）熱穩定性：純CNF氣凝膠在290℃左右開始分解，而ANF和雜化氣凝膠的分解溫度高達520-550℃，ANF的芳香結構和分子間氫鍵賦予了雜化氣凝膠優異的熱穩定性。

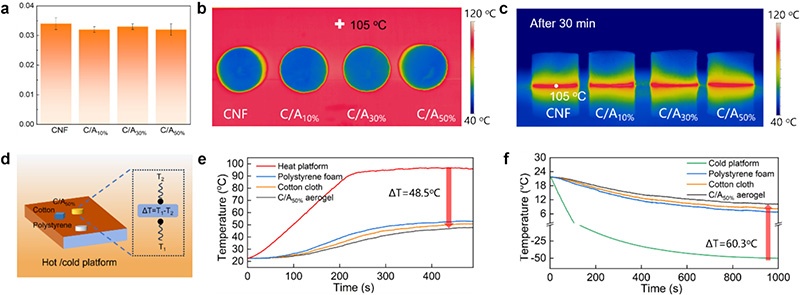

圖2. (a) 不同氣凝膠的熱導率；(b) 105℃加熱下氣凝膠的紅外熱成像俯視圖；(c) 加熱30分鐘后氣凝膠的紅外熱成像側視圖；(d) 冷熱環境測試裝置示意圖；(e) C/A50%氣凝膠、棉織物和聚苯乙烯泡沫在96℃高溫下的溫度-時間曲線；(f) C/A50%氣凝膠、棉織物和聚苯乙烯泡沫在-50℃低溫下的溫度-時間曲線

（3）隔熱性能：雜化氣凝膠的熱導率低至0.032 W/(m·K)（C/A50%），在105℃加熱條件下，氣凝膠表面與加熱板間形成52-55℃的溫度梯度；在96℃高溫和-50℃低溫環境中，C/A50%氣凝膠的隔熱性能優于棉織物和商用聚苯乙烯泡沫。

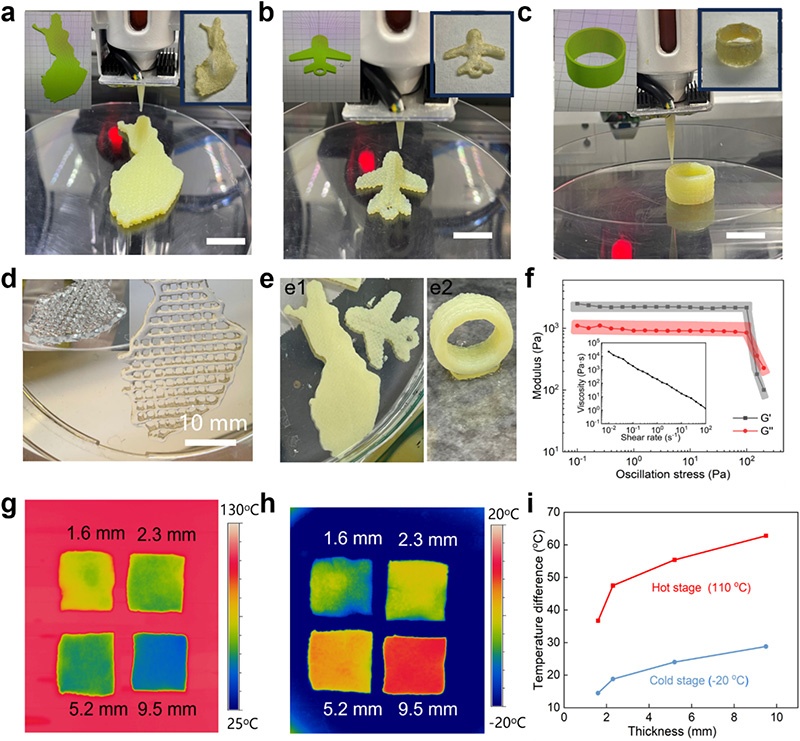

圖3. (a-c) C/A50%氣凝膠3D打印成芬蘭地圖、飛機和環形結構（左圖為設計模型，右圖為干燥后氣凝膠，比例尺2cm）；(d) 3D打印纖維素水凝膠網格的光學照片（比例尺10mm）；(e) 打印樣品漂浮在水上(e1)和自支撐環形結構(e2)；(f) C/A50%墨水在1Hz恒定頻率下動態應力掃描的對數-對數圖（插圖為穩態粘度隨剪切速率變化的對數-對數圖）；(g) 不同厚度3D打印C/A50%氣凝膠在熱板上的紅外圖像；(h) 不同厚度3D打印C/A50%氣凝膠在干冰冷板上的紅外圖像；(i) 不同厚度氣凝膠與冷熱板的溫差

（4）3D打印性能：C/A50%墨水具有優異的剪切稀化行為和粘度恢復能力（120s內恢復84%粘度），可打印出芬蘭地圖、飛機、環形等復雜結構，且打印氣凝膠的隔熱性能隨厚度增加而提升，9.5mm厚的C/A50%氣凝膠與110℃熱板間溫差約63℃。

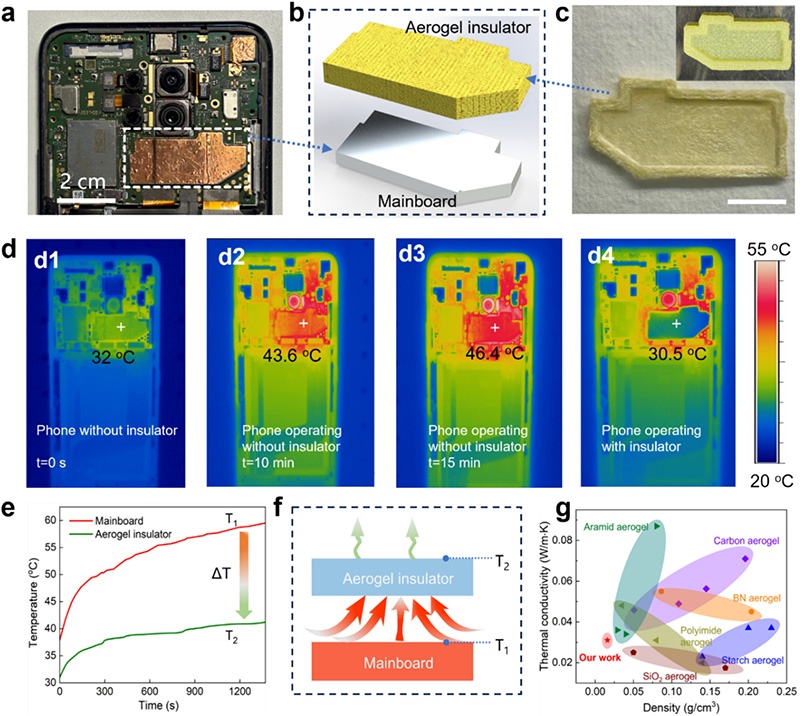

圖4. (a) 5G智能手機（諾基亞8.3 5G）背面照片；(b) 氣凝膠隔熱體覆蓋智能手機主板的示意圖；(c) C/A50%隔熱體照片（插圖為培養皿中打印的C/A(5:5)水凝膠）；(d) 智能手機背面紅外圖像：(d1-d3) 無C/A50%隔熱體的主板，(d4) 覆蓋3D打印C/A50%隔熱體的主板；(e) 有無C/A50%隔熱體時主板表面溫度隨時間變化曲線；(f) 氣凝膠隔熱體對主板隔熱的示意圖；(g) 不同氣凝膠材料的熱導率與密度關系

（5）實際應用測試：將3D打印的C/A50%氣凝膠應用于5G智能手機主板熱點隔熱，手機運行游戲15分鐘后，無隔熱體時主板表面溫度達約47℃，覆蓋隔熱體后僅約31℃；安裝手機殼后，無隔熱體時主板溫度升至60℃，而隔熱體表面溫度僅約41℃，展現出良好的實際隔熱效果。

三、研究結論

1. 以ANF為增強相，通過3D打印制備了CNF/ANF雜化氣凝膠，ANF的引入使C/A50%氣凝膠的楊氏模量較純CNF氣凝膠提升近10倍，同時顯著提高了氣凝膠的熱穩定性，分解溫度從純CNF的290℃左右提升至520-550℃。

2. 雜化氣凝膠具有超低密度（12-16 mg/cm3）和極低的熱導率（0.032-0.034 W/(m·K)），其隔熱性能優于棉織物和商用聚苯乙烯泡沫，且在冷熱極端環境下仍表現出優異的隔熱效果。

3. C/A50%墨水具備良好的流變性能和3D打印適性，可制備出復雜定制化結構的氣凝膠，克服了傳統模具制造的精度和效率缺陷，且氣凝膠具有優異的可回收性，可通過分散-干燥循環反復重塑。

4. 將3D打印的C/A50%氣凝膠應用于5G智能手機主板熱點隔熱，有效降低了主板表面溫度，驗證了其在便攜式電子設備熱管理中的實用性，該制備方法也為電子、生物醫學和環境領域高性能氣凝膠的快速原型制造提供了可持續方案。

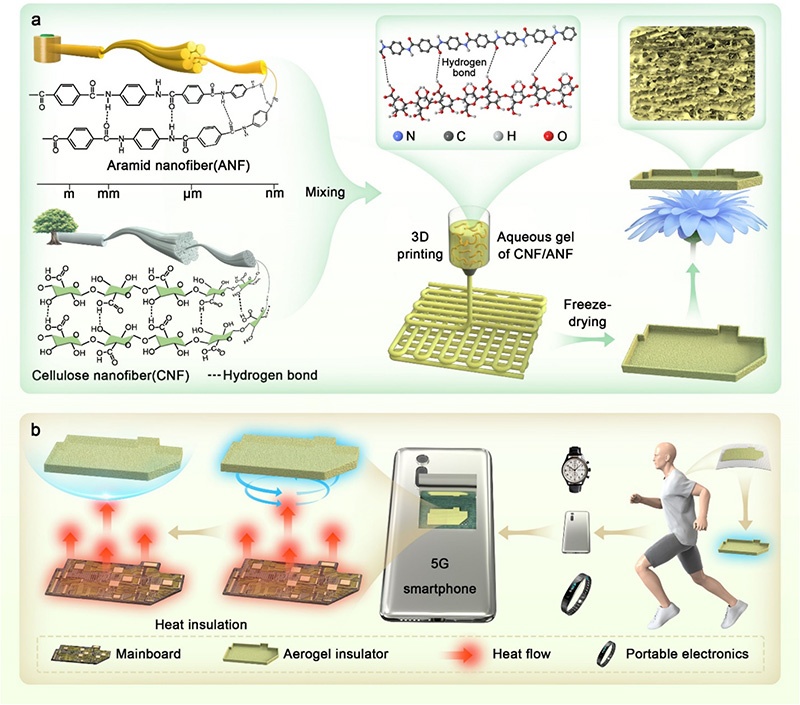

Scheme 1. (a) 3D打印制備CNF/ANF氣凝膠的流程示意圖；(b) 氣凝膠用于便攜式電子設備隔熱的示意圖

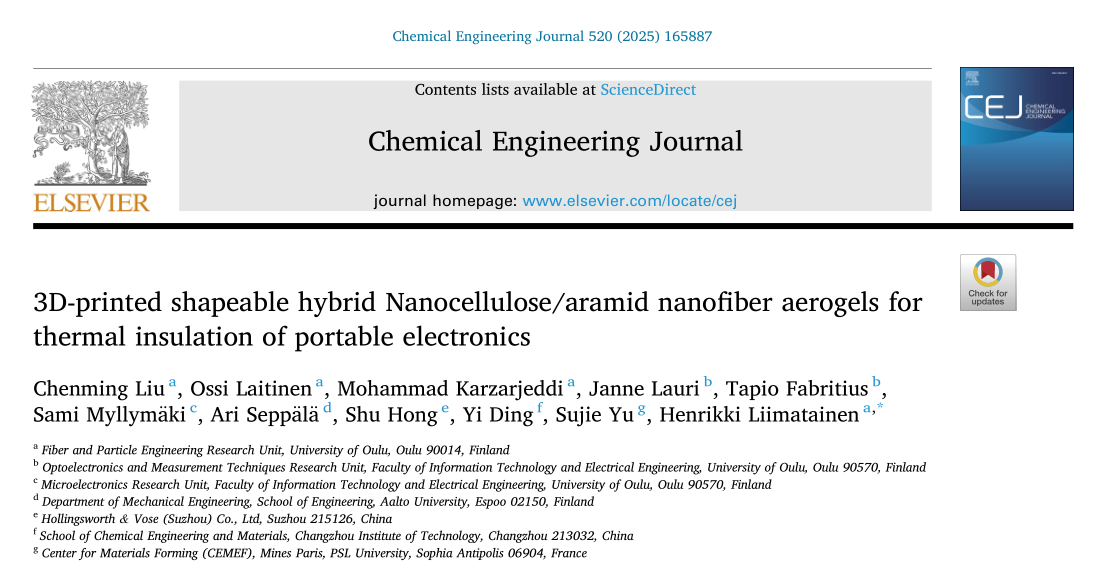

四、論文信息
