一、研究背景

微流控系統已成為在微小幾何約束內精確控制流體的關鍵技術，廣泛應用于生物傳感、藥物遞送和化學合成等多個領域。然而，傳統微流控芯片多由硅酮、玻璃或聚合物制成，具有固體特性，無法重構，限制了微流控技術的靈活性。

盡管模塊化設計可部分解決該問題，但實現器件結構的快速、任意和無限重構仍面臨挑戰。液體材料因具備柔軟和流動特性，成為制備可重構微流控芯片的理想選擇，但液-固、液-液或液-氣相間的界面張力會促使液體趨向球形平衡形態，嚴重阻礙液體的空間有序排列。

納米顆粒表面活性劑（NPSs）在液-液界面的組裝和堵塞為可重構結構化液體的生成開辟了新方向，但現有全液體微流控器件的構建仍局限于油水體系，難以滿足非水相兼容的應用需求。因此，開發非水相體系（如油-油體系）構建全液體微流控器件具有重要意義。

二、研究內容

2.1 分子刷表面活性劑（MBSs）的設計與界面性能

研究采用極性分子刷聚（甲基丙烯酸2-羥乙酯）-g-聚（丙烯酸）（PHEMA-g-PAA）與非極性低聚配體胺功能化多面體低聚倍半硅氧烷（POSS-NH?），在二甲基亞砜（DMSO）-硅酮油界面共組裝形成新型分子刷表面活性劑（MBSs）。

通過懸滴張力法測試表明：

• 單獨將PHEMA-g-PAA溶于DMSO或POSS-NH?溶于硅酮油時，界面張力降低效果微弱，表明單一組分的界面活性較低；
• 當PHEMA-g-PAA與POSS-NH?分別溶于兩相體系時，界面張力顯著降低，證明兩者通過靜電相互作用在界面形成MBSs；
• 調節POSS-NH?或PHEMA-g-PAA的濃度可靈活調控MBSs的界面活性，且MBSs在界面形成的組裝膜具有優異的機械強度，能維持液滴的非球形形態，防止聚并。

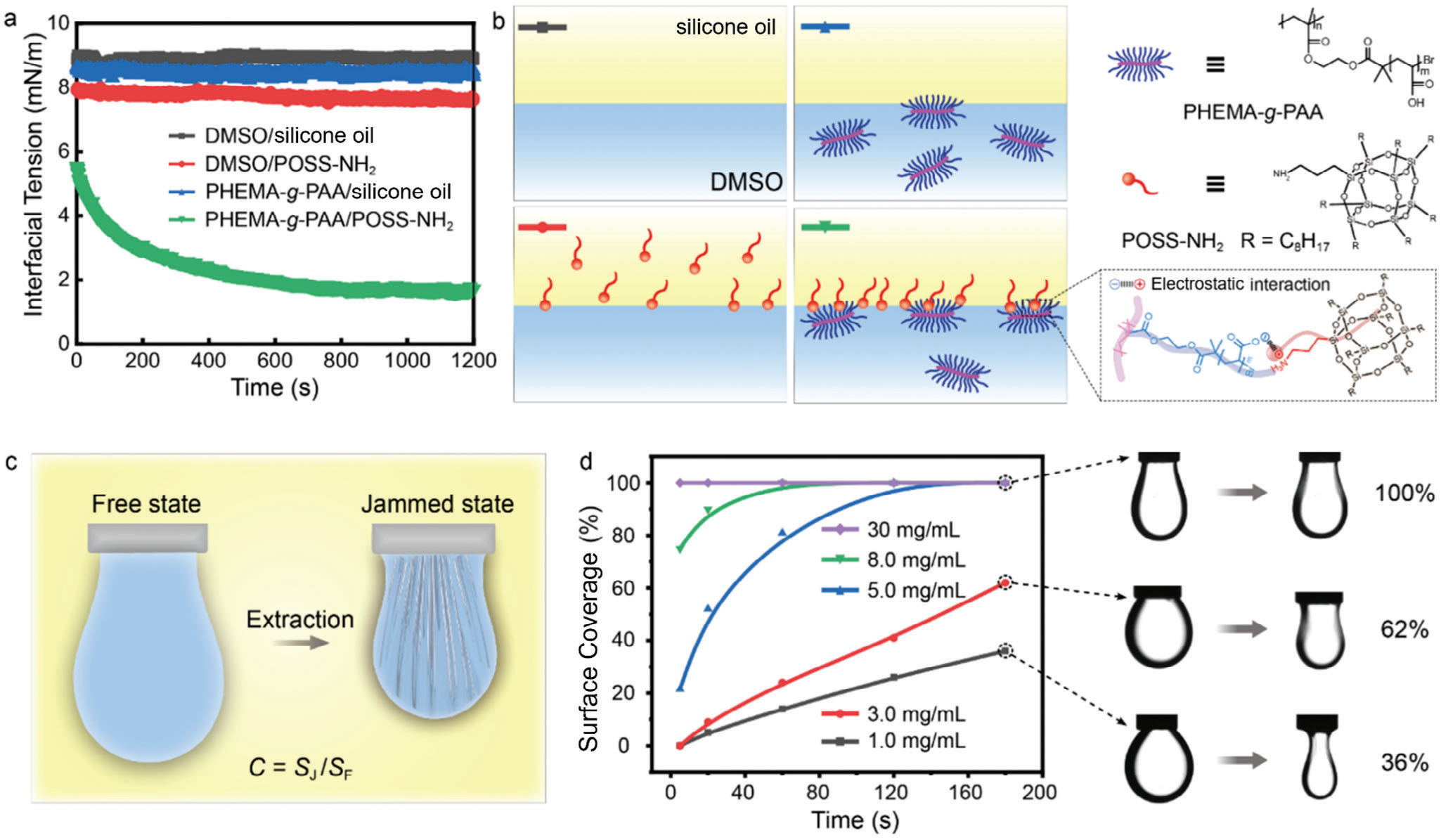

圖1. a) 不同油-油體系（DMSO/硅酮油、DMSO/POSS-NH?、PHEMA-g-PAA/硅酮油、PHEMA-g-PAA/POSS-NH?）的界面張力時間演變；b) 不同油-油體系的示意圖；c) MBS基界面組裝體表觀表面覆蓋率計算示意圖；d) 不同POSS-NH?濃度下表面覆蓋率隨時間的變化及液滴表面褶皺現象（[PHEMA-g-PAA] = 1.0 mg·mL?1，[POSS-NH?] = 1.0-30 mg·mL?1）

2.2 Plateau-Rayleigh（PR）不穩定性的抑制

研究系統探究了MBSs對液體射流PR不穩定性的抑制作用。通過高速相機觀察不同雙相體系的射流過程：

• 純DMSO注入純硅酮油時，射流發生典型PR斷裂，僅能形成5.0 cm長的射流；
• 僅添加PHEMA-g-PAA或POSS-NH?時，射流長度雖有小幅提升（分別為4.6 cm和6.1 cm），但仍無法避免斷裂；
• 當DMSO相含1.0 mg·mL?1 PHEMA-g-PAA且硅酮油相含30 mg·mL?1 POSS-NH?時，MBSs快速在界面組裝并堵塞，形成具有優異機械強度的彈性界面膜，完全抑制PR不穩定性，成功制備出連續的液體管。

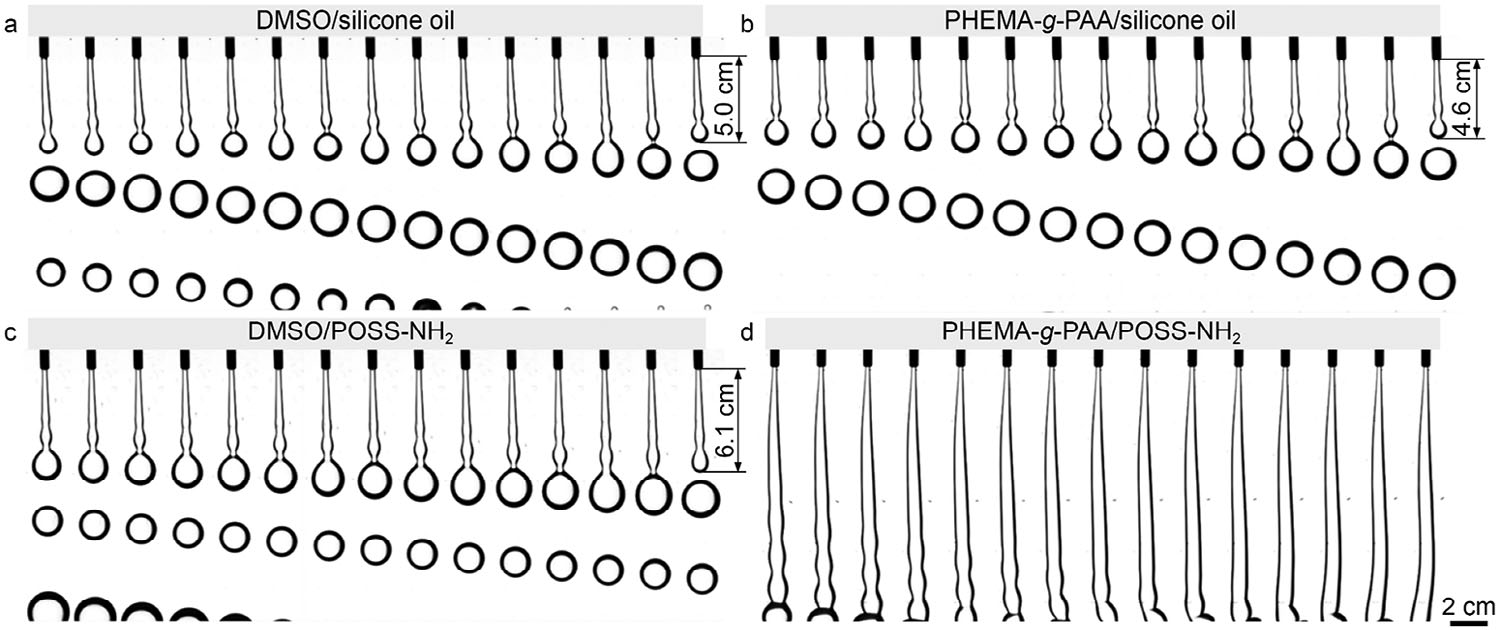

圖2. a) 純DMSO射流注入硅酮油；b) 含PHEMA-g-PAA的DMSO射流注入硅酮油；c) DMSO射流注入含POSS-NH?的硅酮油；d) 含PHEMA-g-PAA的DMSO射流注入含POSS-NH?的硅酮油（連續圖像間隔10 ms，[PHEMA-g-PAA] = 1.0 mg·mL?1，[POSS-NH?] = 30 mg·mL?1）

2.3 3D打印全油微流控器件的制備與功能驗證

利用3D打印機控制含PHEMA-g-PAA的DMSO液體的空間排列，通過調節打印頭速度和流速，在含POSS-NH?的硅酮油中成功打印出S形、花朵形和松鼠形等復雜結構的液體絲線，所有打印結構穩定性優異，一周內保持形態不變。

器件功能驗證結果：

• 定向傳輸：在分支結構微流控器件中，通過注入染色溶液（尼羅紅、亞甲基綠）并從指定通道提取，實現流體的定向傳輸；
• 層流輸送：在Y形及復雜彎曲微流控器件中，兩種染色溶液并行流動且不混合，形成穩定層流；
• 化學反應：以Y形器件為反應器，注入氯化鐵（FeCl?）和硫氰酸鉀（KSCN）溶液，在接觸處快速生成硫氰酸鐵（Fe(SCN)?），呈現血紅色；
• 化學分離：MBS基界面膜具有半滲透性，尼羅紅分子可從硅酮油相轉移至DMSO相，為化學分離提供了獨特平臺。

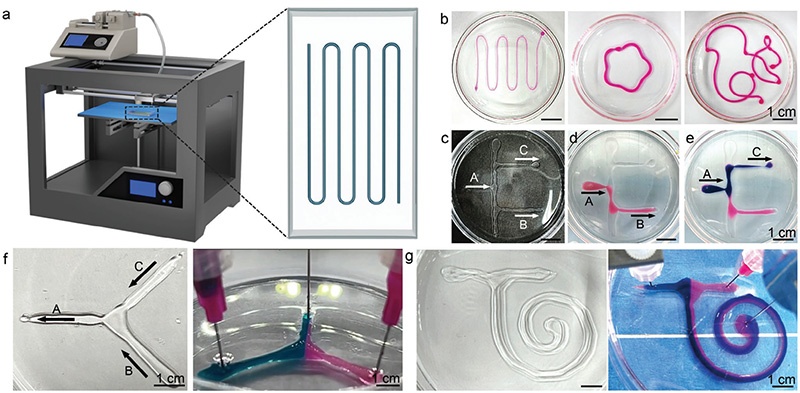

圖3. a) 全油微流控器件3D打印過程示意圖；b) 3D打印的多種液體圖案；c-e) 分支結構器件中染色溶液的定向傳輸（尼羅紅溶液從通道A注入，分別從B、C通道提?。粊喖谆G溶液從A注入，從C提取）；f) Y形器件中的層流；g) 復雜彎曲器件中的層流（[尼羅紅] = 1.0 mg·mL?1，[亞甲基綠] = 1.0 mg·mL?1，流速 = 2.0 mL·h?1）

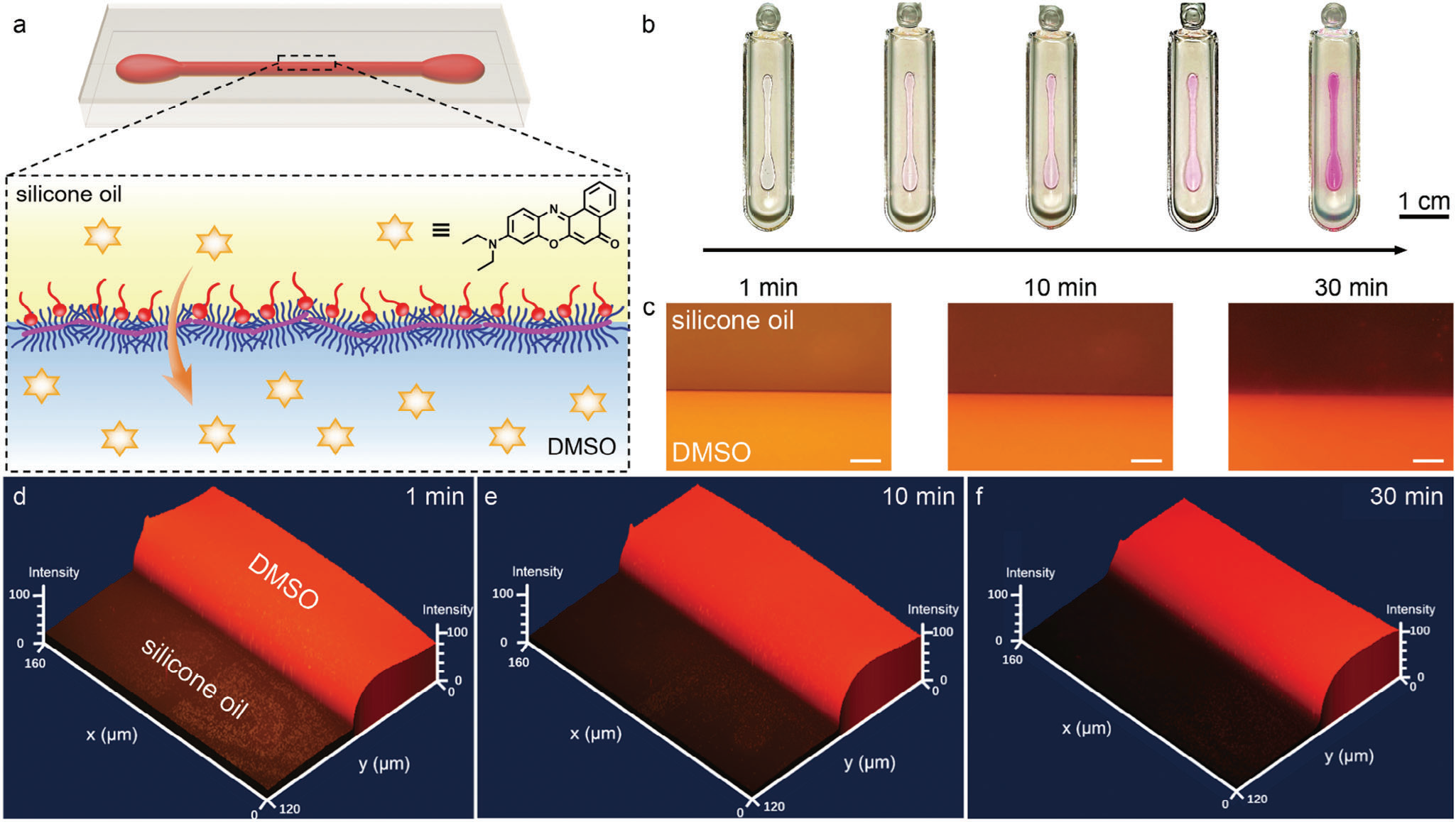

圖4. a) 尼羅紅從硅酮油向DMSO滲透的示意圖；b) 尼羅紅從硅酮油相到DMSO管的滲透現象；c-f) 熒光顯微鏡下尼羅紅的滲透過程（比例尺 = 200 μm）

2.4 機械梯度有機凝膠的制備

以3D打印的液體通道為模板，通過在DMSO相中引入前驅體并進行聚合反應，制備纖維狀有機凝膠。采用光誘導自由基介導的硫醇-烯點擊反應，將含四官能硫醇交聯劑（PTMP）、雙官能烯烴單體（EDA）和UV光引發劑（HEMP）的混合溶液注入通道，經UV固化30分鐘后獲得透明線性有機凝膠。

通過控制前驅體濃度可調節有機凝膠的交聯密度和模量，旋轉最大角度從≈20°增至90°。進一步通過控制前驅體溶液的注入時間，在螺旋通道中實現前驅體的軸向梯度分布，結合快速光固化反應抑制前驅體擴散，成功制備出模量梯度有機凝膠。

掃描電子顯微鏡（SEM）觀察顯示：硬段部分為低孔隙率的不連續多孔結構（聚合物域尺寸20-200 μm），軟段部分為高孔隙率的連續多孔結構（聚合物域尺寸5-20 μm）。原子力顯微鏡（AFM）測試表明，硬段和軟段的平均楊氏模量分別為56.7 GPa和22.5 GPa。

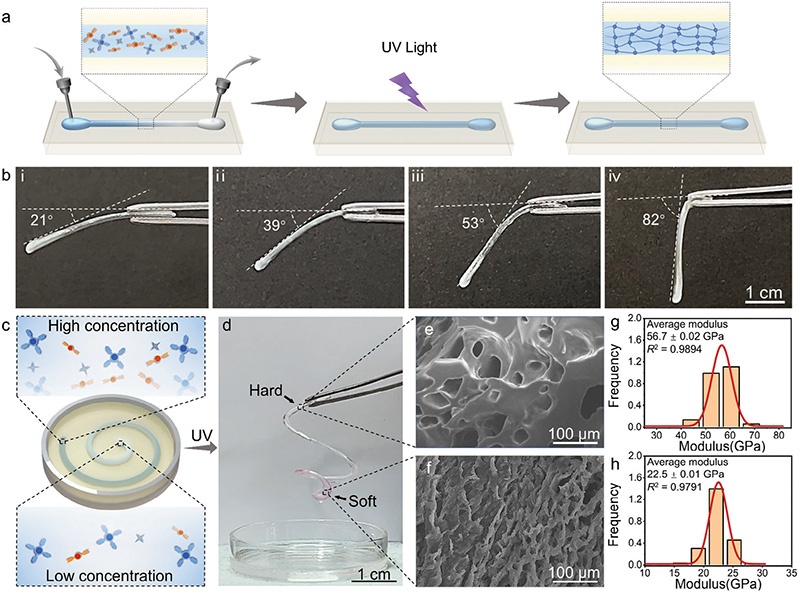

圖5. a) 纖維狀有機凝膠制備示意圖；b) 不同機械性能的有機凝膠；c) 通道中前驅體梯度分布示意圖；d) 梯度交聯密度有機凝膠；e,f) 有機凝膠不同部分的SEM形貌；g,h) 有機凝膠不同部分的楊氏模量分布

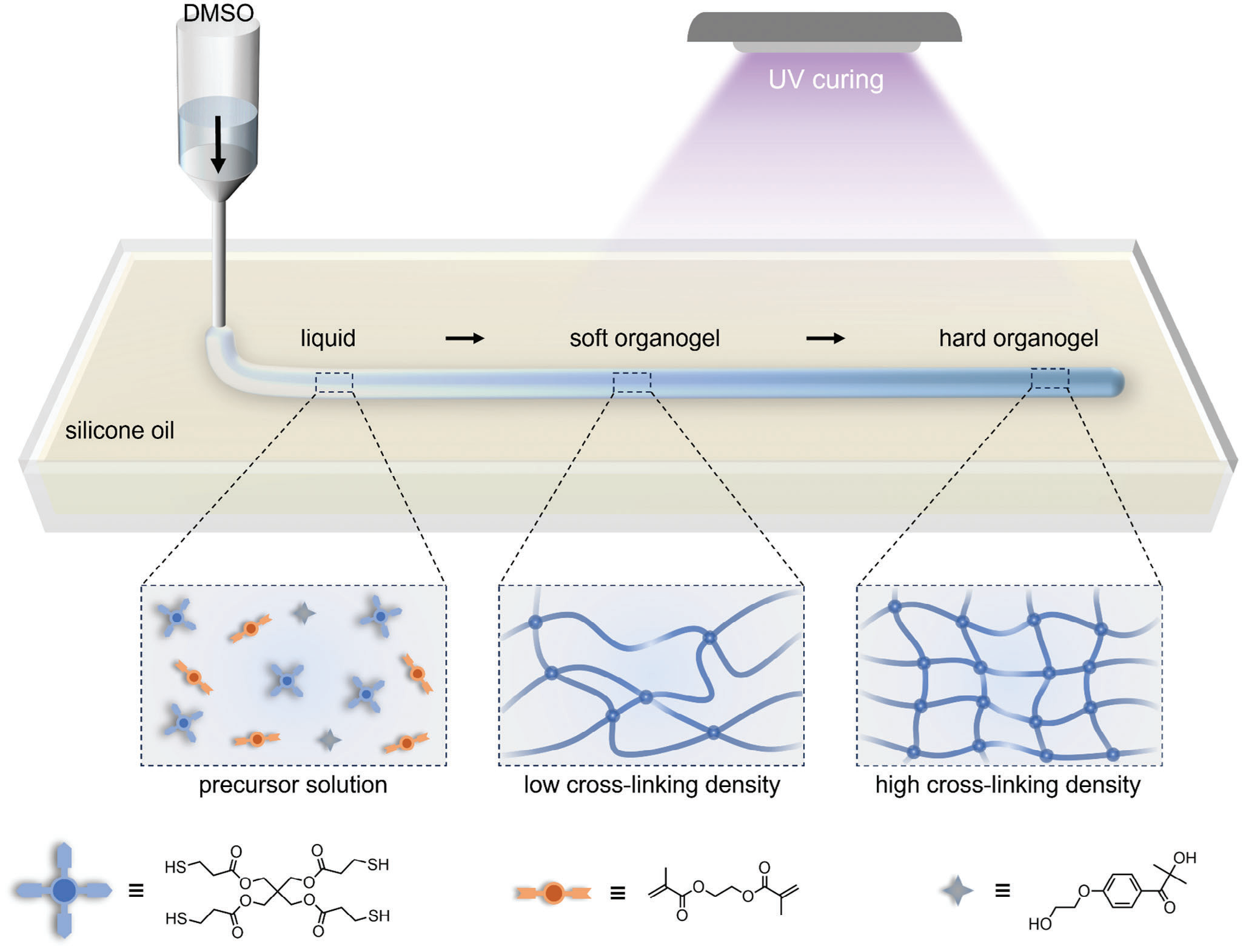

方案1. 3D打印全油微流控器件及機械梯度有機凝膠制備的示意圖

三、研究結論

四、論文信息
