研究背景

生物有機體能夠改變自身形態以動態適應環境，而傳統工程系統通常局限于固定的結構和功能。響應性材料系統的出現縮小了這一性能差距，這類材料可通過改變自身特性或施加機械力，對外界刺激做出形狀變形反應。

目前，相關研究在響應材料、制造能力和仿真模型方面取得了一定進展，已開發出能對熱、光、濕度等多種刺激做出反應的材料系統，并應用于微創手術、藥物遞送等多個領域。但現有研究多側重于制造創新，缺乏有效的逆向設計方法，大多依賴人類經驗或啟發式方法設計，難以實現復雜的形狀變形行為。同時，現有逆向設計方法多針對單一刺激（尤其是熱刺激），且未充分考慮制造過程的優化，無法滿足多刺激響應材料系統的設計需求。

研究內容

自主協同設計框架

構建了一個統一的自主協同設計框架，可同時優化多刺激響應材料系統的結構、制造、材料和刺激因素，無需依賴人類經驗即可實現目標形狀變形。該框架整合了廣義拓撲優化與混合數據-物理可微仿真，具體包含兩部分核心內容：

• 混合數據-物理可微仿真：將網絡邊緣的響應行為建模為具有初始應變的廣義非線性彈簧，利用神經網絡擬合實驗數據建立材料本構關系，結合辛歐拉積分方案迭代更新節點位置，直至達到平衡狀態，同時通過自動微分計算設計變量的梯度信息。
• 擴展拓撲優化：將連續結構變量、離散打印路徑數、分類材料類型等混合類型變量映射到統一的連續設計空間，結合移動漸近線方法進行迭代優化，同時融入制造約束確?？纱蛴⌒?。

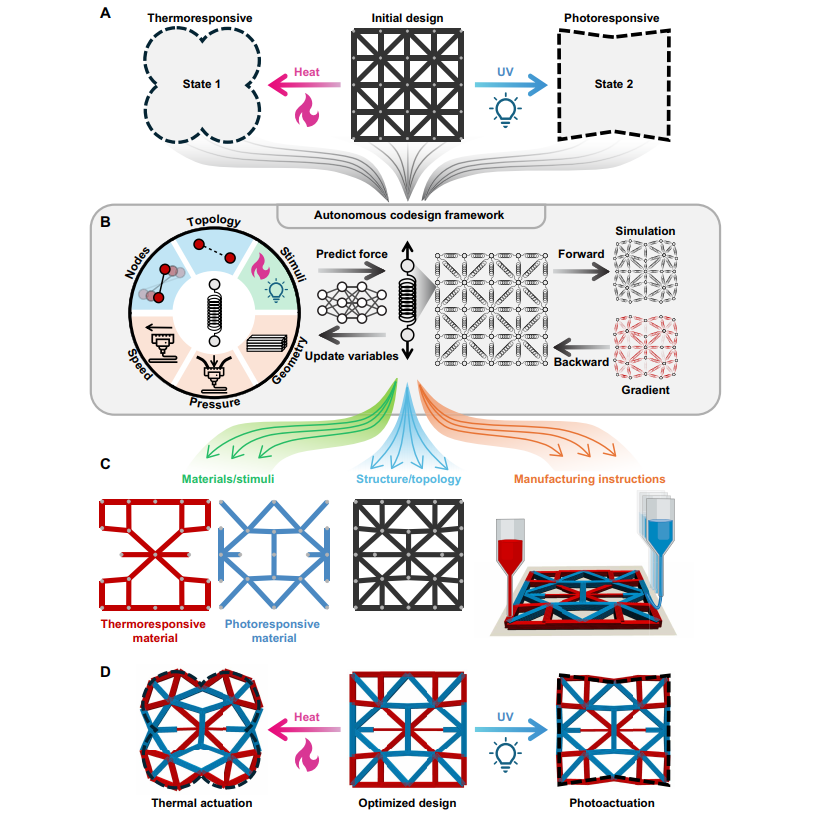

圖1. 自主協同設計與制造框架。(A) 框架從初始設計和目標刺激變形需求出發；(B) 自主協同設計框架通過廣義神經網絡彈簧模型模擬響應行為；(C) 輸出材料分布、結構拓撲和制造指令；(D) 實現多刺激下的目標形狀變形。

制造平臺與材料建模

選擇液晶彈性體（LCE）作為研究對象，開發了兩種LCE配方：偶氮苯功能化LCE（azoLCE，響應熱和紫外光）和純LCE（neatLCE，僅響應熱）。采用多材料高溫直接墨水書寫（HOT-DIW）3D打印技術，確定打印速度、壓力和路徑數為關鍵制造參數，通過實驗表征這些參數對材料剛度和變形性能的影響，并將實驗數據用于訓練神經網絡模型。

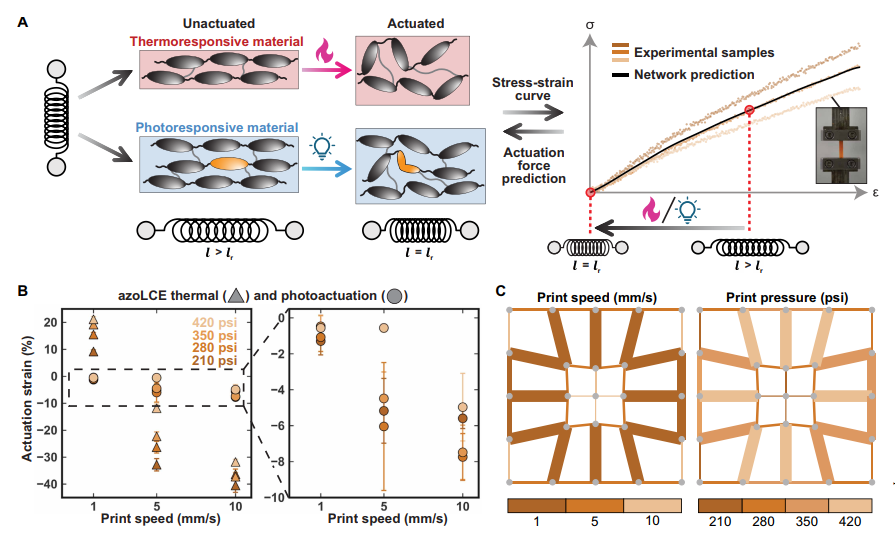

圖2. 材料變形與制造參數影響。(A) 熱響應和光響應LCE的變形特性及神經網絡預測；(B) 打印速度和壓力對變形應變的影響；(C) 框架生成的制造參數示例。

不同響應類型的形狀變形編程

1. 熱響應形狀變形：設計并制造了從正方形到圓形、剪切變形、圓形與橢圓互變等多種熱響應形狀變形系統，優化后網絡自動形成“結構骨架+收縮執行器”的邊緣分組，實現精準變形，計算時間不足1分鐘，實驗與仿真節點吻合度高（R2>0.99）。
2. 光響應形狀變形：針對紫外光驅動的局部液晶紊亂特性，調整神經網絡彈簧模型，設計了閉合抓手、張開抓手等光響應系統，實驗驗證了形狀變形的正確性。
3. 多響應形狀變形：結合azoLCE和neatLCE設計多刺激響應系統，實現了不同刺激下的差異化變形（如紫外光下向內彎曲、熱刺激下向外彎曲），通過材料分布和制造參數優化，解決了不同刺激目標的沖突問題。

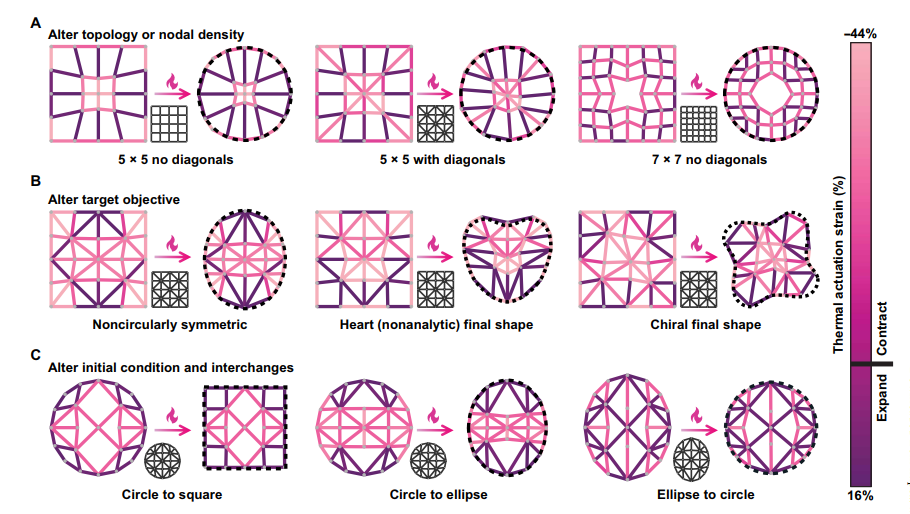

圖3. 熱響應系統設計。(A) 不同初始拓撲和節點密度的正方形到圓形變形；(B) 不同目標形狀（橢圓、心形、手性形狀）的變形；(C) 初始與目標形狀互換的變形。

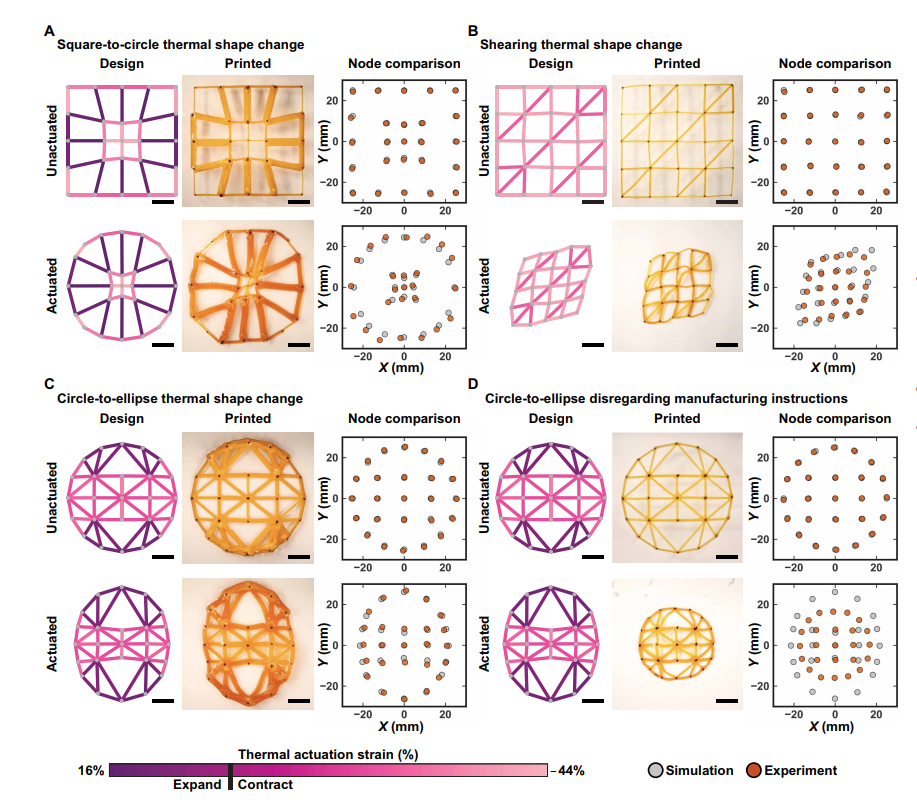

圖4. 3D打印熱響應形狀變形系統。(A) 正方形到圓形；(B) 剪切變形；(C) 圓形到橢圓；(D) 忽略制造參數的對照實驗。

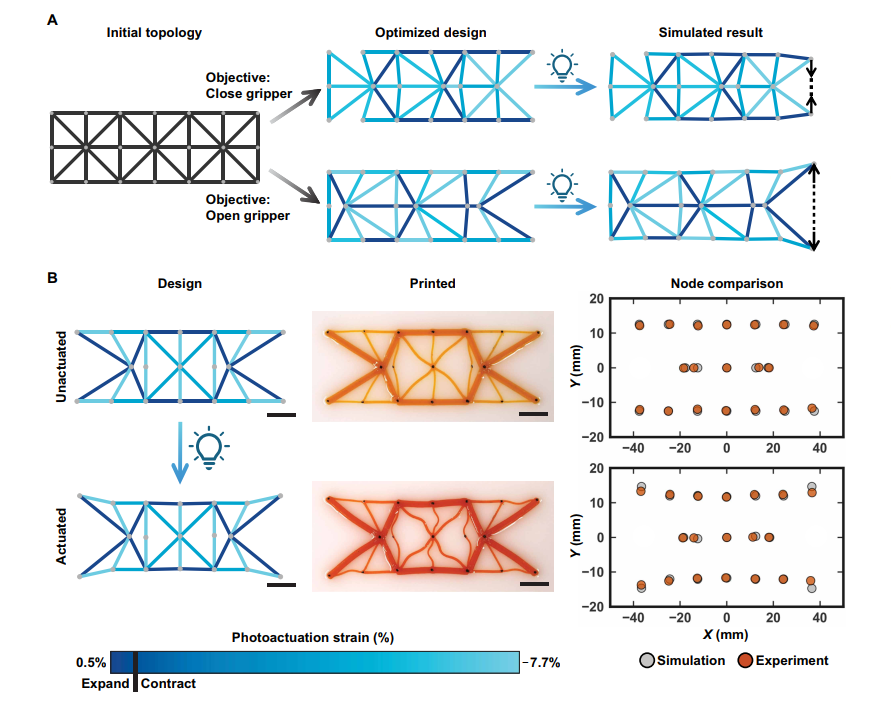

圖5. 光響應形狀變形系統。(A) 不同目標（閉合/張開抓手）的優化設計與仿真；(B) 雙開口抓手的實驗驗證。

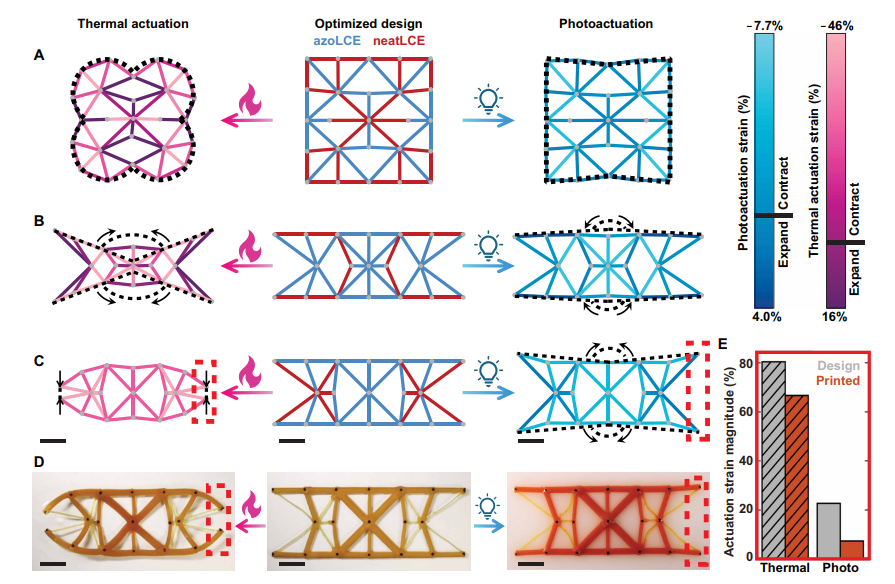

圖6. 多刺激響應形狀變形系統。(A) 正方形在不同刺激下的變形；(B) 光閉合-熱張開抓手；(C) 光張開-熱閉合抓手；(D) 實驗驗證；(E) 變形應變對比。

研究結論

1. 提出的自主協同設計框架能夠有效優化多刺激響應材料系統的結構、材料、制造和刺激因素，實現復雜的形狀變形行為，且設計效率高，可在幾分鐘內完成優化。
2. 基于液晶彈性體的實驗驗證表明，該框架可成功實現熱響應、光響應及多響應的形狀變形，打印樣品與仿真結果吻合度較高，證明了框架的實用性。
3. 該方法揭示了材料網絡邊緣的自動分組規律，為多刺激響應材料系統提供了設計原理，可廣泛應用于軟機器人、機械計算、生物醫學等領域。
4. 目前框架在捕捉彎曲、剪切和屈曲行為方面存在局限性，未來可通過采用非線性梁單元或?qū)嶓w單元、改進材料模型等方式進一步完善。
