一、研究背景

在先進制造、醫療機器人和具身智能領域，開發具備集成傳感能力的智能機器人至關重要。現有的機器人傳感技術局限于記錄加速度、驅動扭矩、壓力反饋等數據，而擴展并集成多模態傳感器以模擬甚至超越人類感知的技術尚不完善。

柔性電子在柔性人機界面應用中日益普及，這類界面是人類與外界（尤其是計算機、機器人和假肢）交互通信的載體，注重可用性、可訪問性和可學習性。近年來，柔性電子的發展使人體能配備柔性電子皮膚（e-skin），可識別生命體征、身體動作及腦電（EEG）、肌電（EMG）等生理信號以解碼意圖；同時，人機界面已從單向操控發展為雙向通信，新增機器人觸覺傳感、材料識別等多模態感知功能。

盡管前景廣闊，仍存在關鍵挑戰：

• 機器學習模型性能局限：Transformer方法耗時且依賴復雜預訓練，循環神經網絡對局部模式效果差，全卷積網絡忽略結構特征；雖卷積神經網絡（CNN）表現較優，但需進一步適配生理信號分類。
• 制造與感知瓶頸：缺乏低成本、大規模制造方法，且缺少用于材料識別的多模態傳感技術，阻礙閉環傳感人機界面的普及。

二、研究內容

（一）柔性人機界面的設計與3D打印制造

研究提出的3D打印人機界面核心架構包含三部分：用于表面肌電（sEMG）采集和刺激反饋的電子皮膚、多模態觸覺感知傳感軟體機器人、手勢分類與材料識別的機器學習算法（圖1A）。

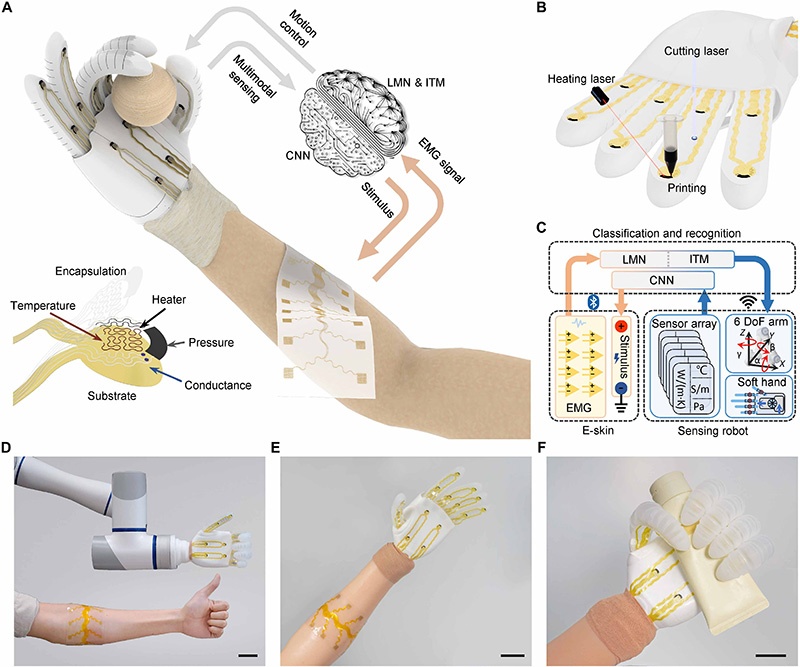

圖1 具有個性化自適應機器學習的人機界面
（A）帶有線性映射網絡（LMN）、inception時間模型（ITM）和緊湊卷積神經網絡（CNN）的雙向界面示意圖。插圖為多模態傳感陣列。
（B）軟體傳感機器人制造流程示意圖。
（C）電子皮膚與傳感機器人之間閉環信號流的人機界面示意圖。
（D）帶有多模態傳感器陣列的傳感機器人照片。
（E、F）電子皮膚附著在手臂表面的照片（E）和作為假肢手抓取物體的軟體機器人照片（F）。比例尺，5cm。

1. 核心制造技術：采用“DIW墨水直寫3D打印+紅外激光+切割激光”的大規模集成3D打印技術，制造多材料、高密度傳感器陣列的柔性生物電子器件（圖1B）。關鍵工藝包括：

• 通過精密三軸運動系統（集成氣動分配器）3D打印，噴嘴經355nm紫外激光雕刻，內徑最小達30μm，3D打印線寬可達40μm，圖案邊緣平滑且導電性穩定（圖2A-D、S1-S3）。
• 使用多材料墨水（銀、碳、PDMS/碳、PEDOT:PSS等），墨水具備剪切變稀特性和良好潤濕性，可實現懸垂結構3D打?。▓D2E-H、S4-S5）。

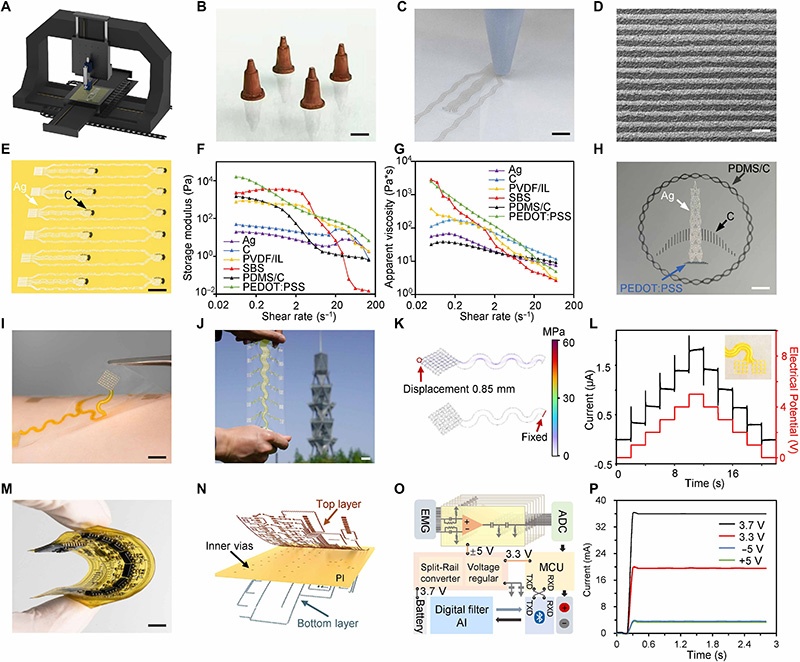

圖2 柔性人機界面的3D打印與組裝
（A）集成分配器的三軸運動平臺示意圖。
（B、C）激光雕刻高分辨率噴嘴（B）和分配器圖案3D打印（C）的照片。比例尺，2mm。
（D）高分辨率3D打印線的SEM圖像。比例尺，100μm。
（E）3D打印傳感器陣列的光學圖像。比例尺，1cm。
（F、G）可印刷墨水的儲能模量（F）和表觀粘度（G）表征。C，碳；PVDF，聚偏氟乙烯；IL，離子液體；SBS，苯乙烯嵌段共聚物；PDMS，聚二甲基硅氧烷。
（H）用四種墨水3D打印的標志圖案。比例尺，5mm。
（I、J）電子皮膚附著在人體受試者身上（I）和機械變形下（J）的照片。比例尺，1cm。
（K）0.85mm位移下sEMG電極的馮·米塞斯應力分布模擬結果。
（L）反饋刺激電極在皮膚上的電流響應隨施加電位從0到5V的變化。
（M、N）用于sEMG信號采集和傳輸?shù)娜嵝噪娐钒逭掌∕）和示意圖（N）。比例尺，5mm。
（O）柔性電路的框圖，包括電源、刺激電極和藍牙模塊。ADC，模數轉換器；MCU，微控制器單元；TXD，串行發送數據；RXD，串行接收數據。
（P）不同供電電壓下柔性電路板的電流。

（二）實時手勢分類的自適應機器學習

針對sEMG信號的個體差異與放置偏差，設計“線性映射網絡（LMN）+inception時間模型（ITM）”的自適應學習框架（圖3）。

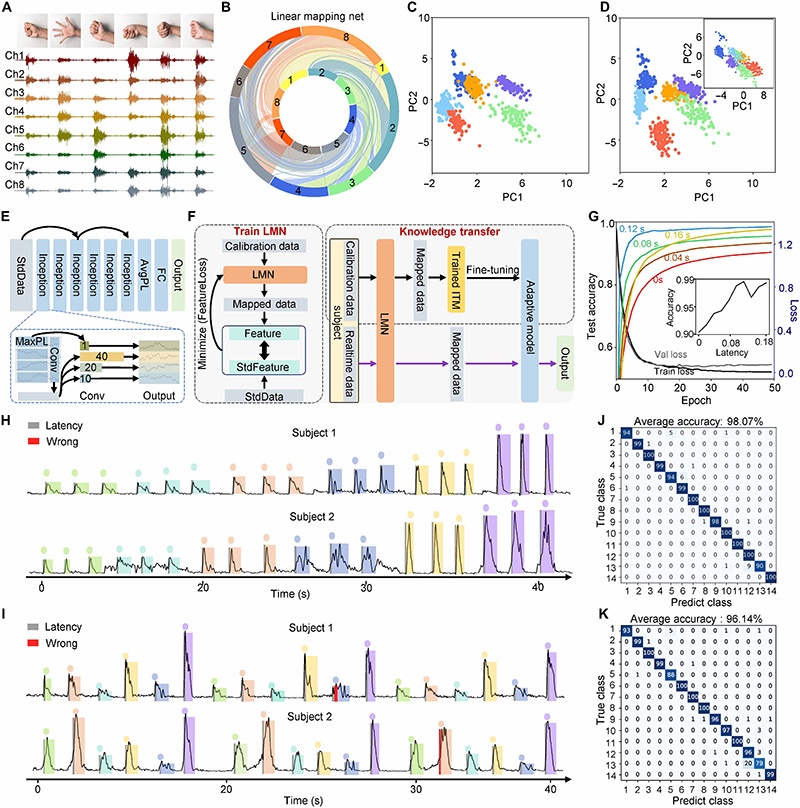

圖3 用于sEMG數據分析的個性化自適應機器學習模型
（A）六種手勢的八通道sEMG信號。插圖，從左到右的手勢分別是握拳、放松、上、下、左、右。
（B）線性映射網絡（LMN）改變八通道權重的示意圖。
（C、D）目標受試者（C）和經LMN處理后的人類受試者（D）通過主成分分析得到的數據分布。插圖，該受試者的初始數據分布。
（E）用于自適應機器學習的inception時間模型（ITM）。Conv，卷積層；MaxPL，最大池化；AvgPL，平均池化；FC，全連接層。
（F）通過訓練LMN，結合機器學習模型的知識遷移，利用校準數據和標準化數據集（StdData）進行自適應過程。
（G）數據準備中不同延遲下epoch與測試準確率的關系。插圖，延遲與準確率的關系。
（H、I）不同受試者的sEMG信號和實時手勢預測。彩色圓點表示預測時間點。
（J、K）預訓練受試者（J）和有限手勢重復次數受試者（K）使用自適應機器學習模型對14種手勢的分類結果。

（三）多模態傳感器表征及在軟體機器人上的應用

多模態傳感器陣列（溫度、壓力、導電、加熱器）通過串行印刷集成，附著于軟體機器人實現物體感知（圖4）。

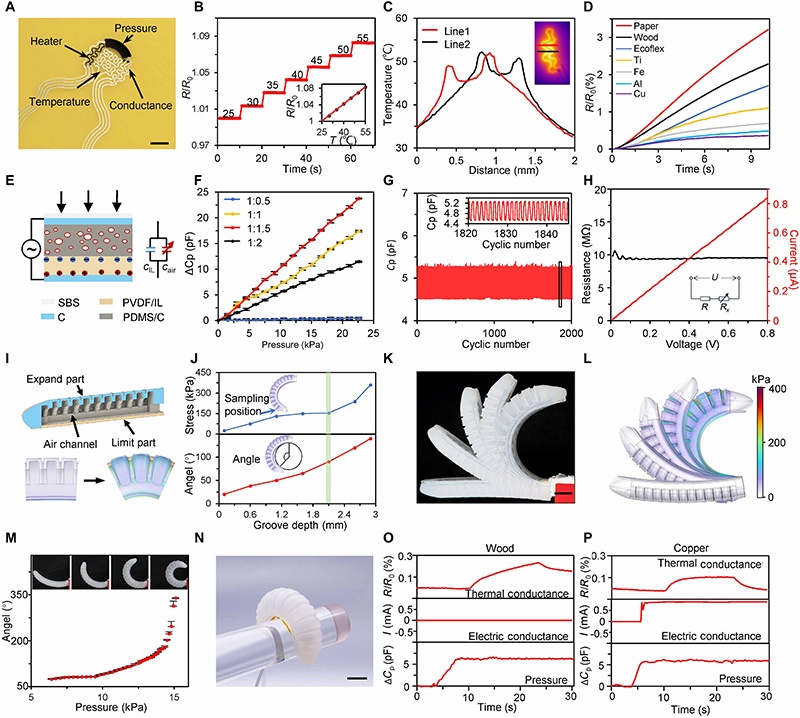

圖4 軟體機器人手指上多模態傳感器陣列的表征與評估
（A）多模態傳感器陣列的光學圖像。比例尺，3mm。
（B）溫度傳感器的響應。插圖，溫度與電阻變化的線性關系。
（C）加熱器沿兩條線的溫度分布。插圖，加熱器的紅外圖像。
（D）不同材料的熱導率測試響應。
（E）交流和外部壓力下壓力傳感器的工作原理。
（F）不同PVDF與IL比例的壓力傳感器性能。
（G）壓力傳感器的長期穩定性。插圖，1820至1850次循環的電容信號。
（H）導電傳感器在0至0.8V電壓掃描測試下的電流響應。插圖，導電測試示意圖。R，內阻；Rx，外部物體電阻；U，施加電壓。
（I）軟體機器人手指的結構設計和工作機制。
（J）不同凹槽深度平衡彎曲角度和應力水平的模擬結果。角度由彎曲形狀擬合圓的圓心角定義。
（K、L）軟體手指彎曲狀態的照片（K）和模擬結果（L）。比例尺，2cm。
（M）氣壓與彎曲角度的關系。插圖，不同壓力下軟體機器人手指的照片。
（N）安裝在軟體機器人手指上的多模態傳感器陣列光學圖像。比例尺，3cm。
（O、P）多模態傳感器陣列對木材（O）和銅（P）的響應。

（四）交互式軟體機器人的物體識別評估

結合熱導率與電導率傳感，設計緊湊CNN網絡實現物體識別（圖5）。

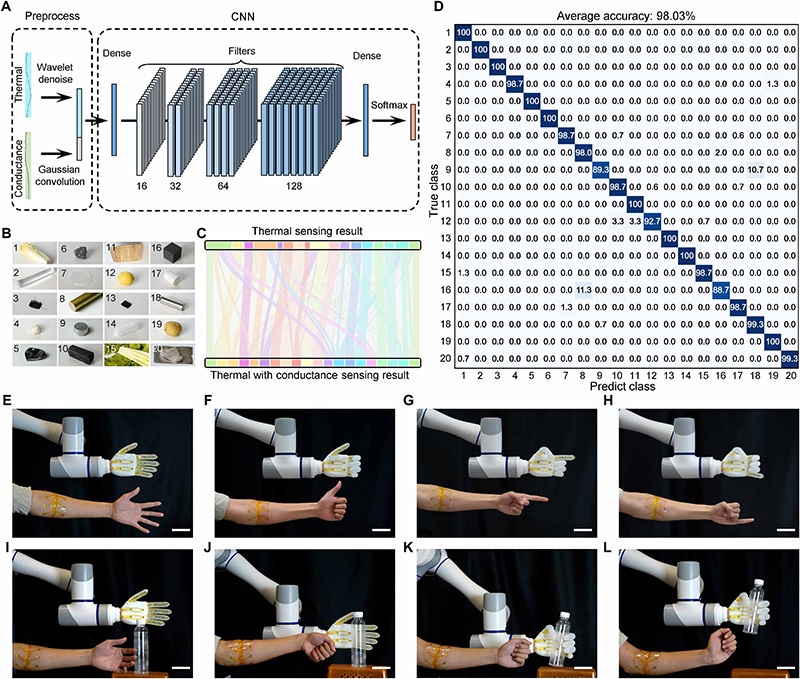

圖5 交互式軟體機器人手物體識別評估
（A）使用緊湊卷積神經網絡（CNN）的材料識別算法的預處理和架構。
（B）20種物體的圖像。編號1至20分別代表的材料為：卷心菜、玻璃、織物、大蒜、單晶硅、多晶硅、硅橡膠、黃銅、鋁、木炭、南瓜、檸檬、導電凝膠、聚乙烯泡沫、芹菜、石墨、丙烯腈-丁二烯-苯乙烯（ABS）塑料、不銹鋼、土豆、羊肉。
（C）僅使用熱導率傳感與熱導率結合電導率傳感的識別結果?；鶊D。
（D）識別算法對20種材料的識別結果，平均準確率：98.03%。
（E-H）通過帶有自適應機器學習的人機界面控制的柔性傳感機器人照片。比例尺，5cm。
（I-L）柔性傳感機器人抓取瓶子物體的延時照片。比例尺，5cm。

（五）上肢殘疾人人機界面評估

將系統作為假肢應用于左臂截肢受試者，驗證醫療實用性（圖6）。

圖6 人機界面在假肢應用中的評估

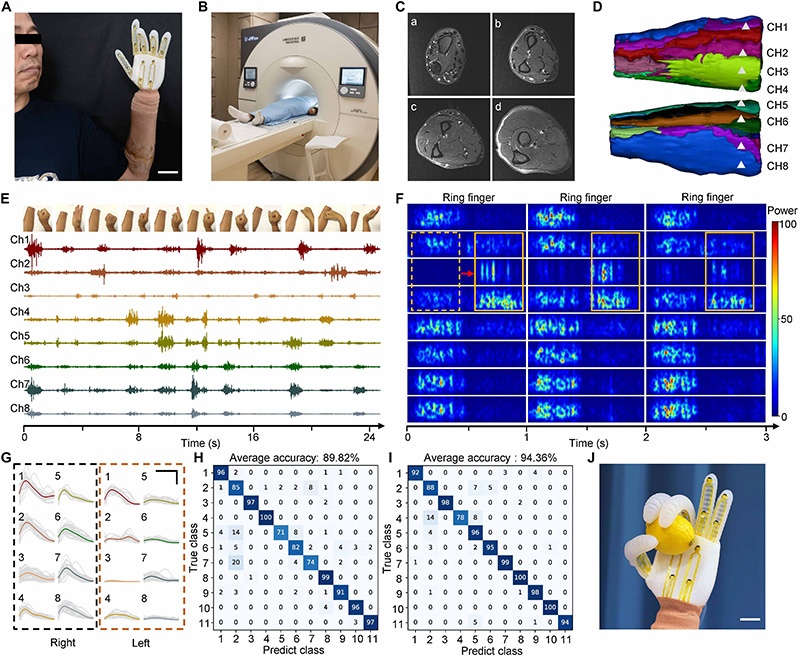

（A）截肢手術后受試者佩戴作為假肢的人機界面照片。比例尺，4cm。
（B）用于軟組織識別的MRI掃描儀光學圖像。
（C）受試者左前臂的MRI圖像。a至d，距離肘部的距離分別為5.7、12、16.5和20.7cm。
（D）基于MRI圖像的八通道sEMG電極重建模型。
（E）11種手部和手指手勢的八通道sEMG信號。插圖，（從左到右）握拳、放松、上、下、左、右、拇指、食指、中指、無名指、小指。
（F）三次無名指手勢的時頻圖。每個相關信號的頻率范圍為0至300Hz。內部矩形和箭頭表示時間延遲現象。
（G）截肢者雙臂八個通道sEMG信號的平均強度。插圖比例尺，橫軸代表1秒，縱軸代表0.8mV。
（H、I）受試者在20次（H）和有限5次（I）手勢重復下，使用自適應機器學習算法對11種手勢的分類矩陣，平均準確率分別為89.82%（H）和94.36%（I）。
（J）作為假肢手的柔性傳感機器人抓取檸檬的照片。比例尺，5cm。

三、研究結論

• 開發了可大規模生產的柔性人機界面，通過3D打印技術實現電子皮膚與多模態傳感器制造，成本低且兼容性強。
• 自適應機器學習模型（LMN+ITM）解決sEMG個體差異問題，實現低延遲（0.1秒）、高準確率（≥89.82%）的手勢分類，適配健康人與截肢者。
• 軟體機器人集成多模態傳感（壓力、溫度、熱/電導率），物體識別準確率達98.03%，結合電子皮膚實現“控制-感知”雙向閉環。
• 在醫療假肢中驗證實用性，為先進制造、具身智能等領域提供核心技術支撐，未來可結合計算機視覺進一步擴展機器人智能。
