隨著5G通信、航空航天、人工智能、自動駕駛汽車和物聯網等戰略性新興產業的快速發展，陶瓷電路板（CCBs）憑借其高導熱性、高耐熱性、優異的介電性能和機械強度，已成為傳統樹脂基印刷電路板（PCB）的可靠替代品。
當前電子設備朝著小型化和高功率方向發展，對陶瓷電路板提出雙重要求：一方面，小型化需要高分辨率（小線寬/線間距）電路以減少占用面積；另一方面，小線寬會導致電阻增加，限制載流能力。增加縱橫比（AR）是恒定線寬下提升載流能力的關鍵，但現有制造技術存在顯著瓶頸——光刻、納米壓印等方法雖能實現高分辨率，卻難以適配陶瓷基板的粗糙表面；絲網印刷（SP）、直接鍵合銅（DBC）等陶瓷金屬化方法雖能制造厚膜，卻無法實現高分辨率（如SP線寬通常＞40μm，DBC＞100μm），形成“小線寬與大厚度”的技術空白。

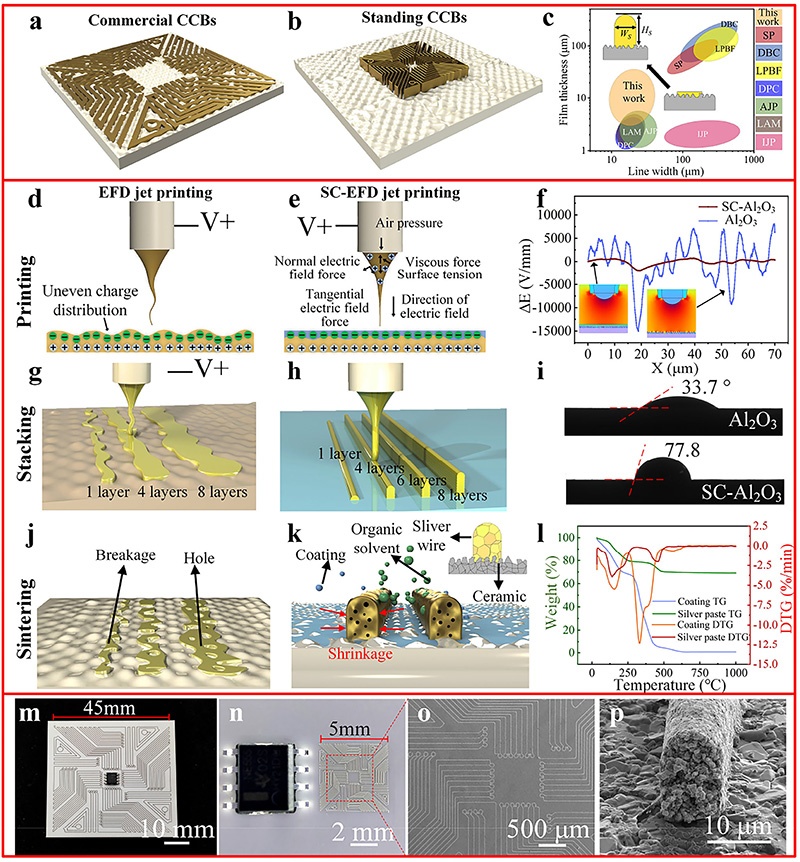

a：大線寬、低膜厚的商用陶瓷電路板（CCBs）示意圖；b：小線寬、大膜厚的直立式陶瓷電路板（S-CCBs）示意圖；
c：不同制造方法的線寬與膜厚對比圖（DBC=直接鍵合銅，IJP=噴墨印刷，AJP=氣溶膠噴射印刷，DPC=直接鍍銅，LAM=激光活化金屬化，SP=絲網印刷，LPBF=激光粉末床熔融），插圖展示CCBs與S-CCBs導線橫截面（線寬，膜厚）；
d：粗糙Al?O?基板電荷分布不均導致噴射不穩定；e：犧牲涂層（SC）-Al?O?基板電荷分布均勻，噴射穩定；
f：Al?O?與SC-Al?O?表面電場強度變化；g：Al?O?上無法堆疊高AR銀線；h：SC-Al?O?上可印刷高AR銀線；
i：銀漿在兩種基板上的接觸角；j：Al?O?上銀線局部收縮并出現孔洞；k：SC-Al?O?上銀線均勻收縮；
l：有無犧牲涂層的銀漿熱重（TG）分析曲線；m：Al?O?基板上45mm×45mm、線寬40μm的電路（與商用PCB分辨率相近）；
n：5mm×5mm、線寬10μm的微型集成電路；o：子圖l的高倍圖像；p：線寬10μm、AR=1.37的4層銀線SEM圖。
研究提出犧牲涂層輔助微3D打印策略，結合平坦疏水的犧牲涂層與電場驅動（EFD）微3D打印，制備兼具高分辨率和高AR的直立式陶瓷電路板（S-CCBs），制造流程分三步：
犧牲涂層的核心作用：① 改善陶瓷基板粗糙表面的電場均勻性，避免噴射不穩定；② 隔離銀漿與基板，結合電荷誘導自對準效應實現高AR多層堆疊；③ 消除基板鎖定效應，使銀線燒結時均勻收縮，提升導電性與附著力。

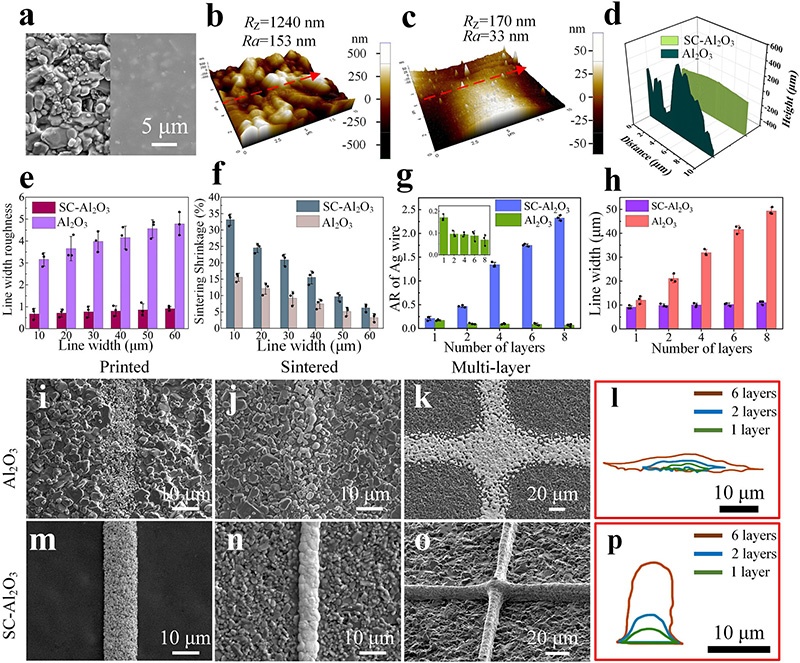

a：兩種基板表面形貌；b：10×10μm區域Al?O?粗糙度（Ra=153nm，Rz=1240nm）；c：10×10μm區域SC-Al?O?粗糙度（Ra=33nm，Rz=170nm）；
d：兩種基板表面輪廓對比；e：線寬標準偏差（Al?O?為3.1-5μm，SC-Al?O?穩定在0.7μm）；f：燒結線寬收縮率（SC-Al?O?約為Al?O?的2倍，10.6μm線寬收縮后達7μm）；
g：AR與層數關系（SC-Al?O?上1-8層AR從0.24升至2.3，Al?O?上AR基本不變）；h：線寬與層數關系（SC-Al?O?線寬基本不變，Al?O?線寬持續增加）；
i-j：Al?O?上印刷/燒結銀線（存在斷裂）；k-l：Al?O?上多層銀線輪廓（線寬增加）；m-n：SC-Al?O?上印刷/燒結銀線（形貌完整）；o-p：SC-Al?O?上多層銀線輪廓（AR提升）。
關鍵結論：SC-Al?O?基板粗糙度顯著降低（Ra從153nm降至33nm），電場均勻性提升，使印刷線寬一致性提高、燒結收縮更充分，且多層堆疊時可保持線寬穩定并提升AR。

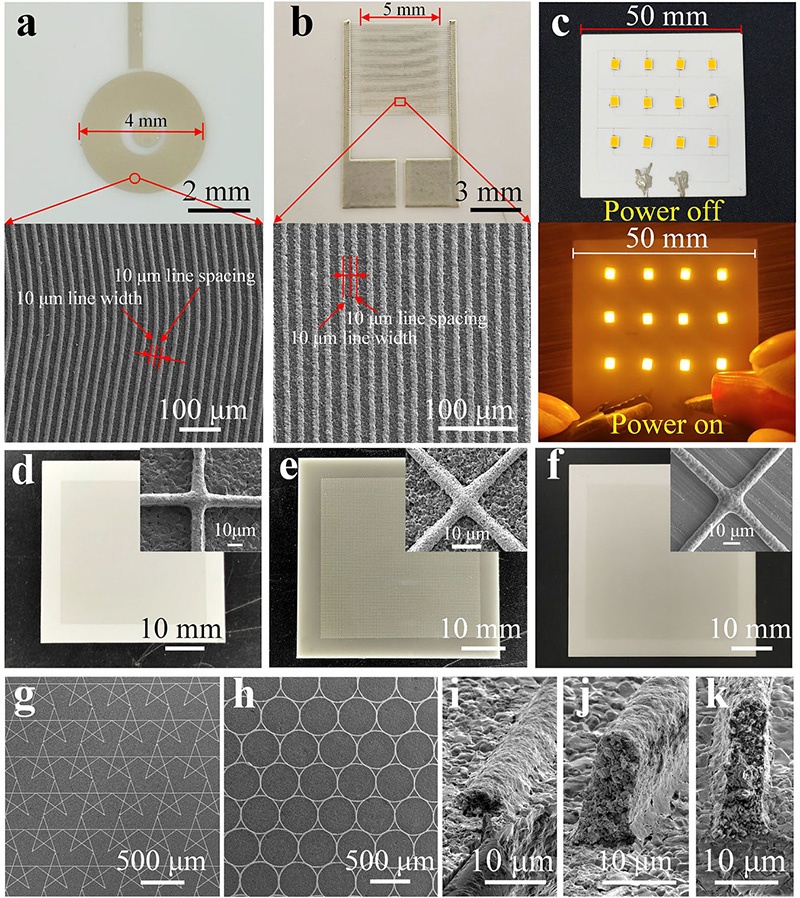

a：60匝、線寬10μm的微型電感器；b：線寬/線間距10μm/10μm的叉指電極（IDEs）；c：3×4 LED陣列（通過銀電路連接）；
d-f：三種陶瓷基板（Al?O?、AlN、ZrO?）上10μm銀線（面積40mm×40mm）；g：五角星陣列（線寬7.8μm，邊長470μm）；
h：圓形陣列（線寬14μm，直徑500μm）；i-k：2/6/8層銀線（線寬10μm，AR分別為0.46/1.75/2.3）。

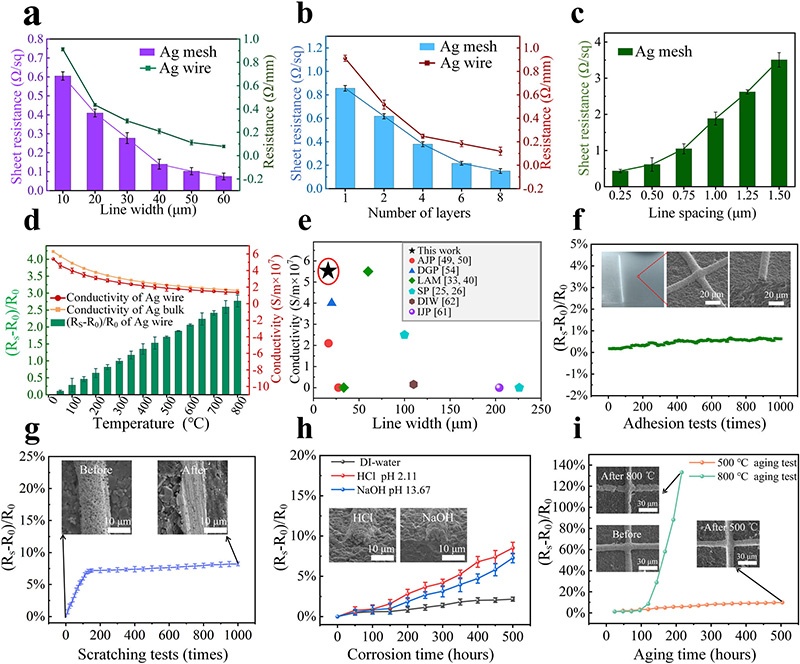

a：方阻/電阻與線寬關系（線寬增加則電阻降低）；b：層數對電阻的影響（層數增加則電阻降低）；c：銀網電阻與線間距關系（線間距減小則電阻降低）；
d：銀線電阻變化率與溫度關系（與純銀趨勢一致）；e：與其他技術的性能對比（本方法線寬7μm、導電性5.1×10?S/m，優于AJP、LAM等）；
f：1000次附著測試（電阻變化率僅0.64%）；g：1000次刮擦測試（電阻變化率穩定在7%）；h：500小時化學腐蝕（水/鹽酸/NaOH中電阻變化率分別為2.1%/8.5%/7.2%）；
i：500小時熱老化（500℃下電阻變化率9.8%，800℃后期急劇上升）。

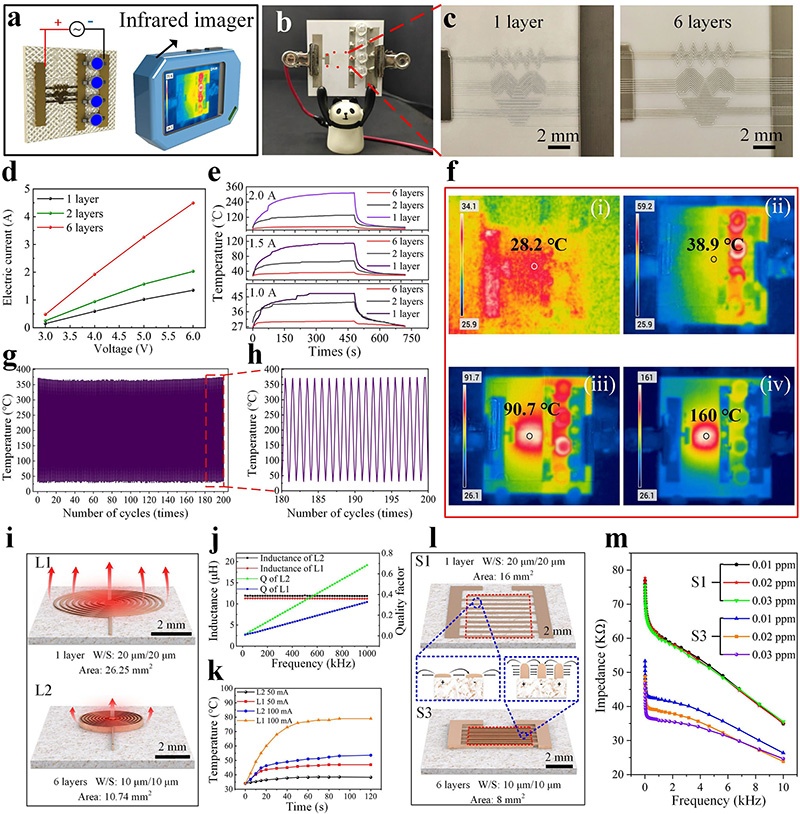

a：溫升測試示意圖；b：帶4個LED的測試電路；c：1層/6層電路實物；d：電壓-電流關系（6層電路6V下電流4.49A，為1層的3倍）；
e：不同層數電路的溫升對比（1.5A下1層160℃、2層90.7℃、6層＜38.9℃）；f：不同條件下溫度分布；g-h：0-350℃加熱穩定性（200次循環穩定）；
i-j：平面電感器（L1=單層20μm線寬，L2=6層10μm線寬）的電感與Q值（L2電阻更低、Q值更高）；k：電感器溫升對比（L2溫度低于L1）；
l-m：叉指電極傳感器（S1=單層20μm線寬，S3=6層10μm線寬）的阻抗測試（S3對0.01-0.03ppm溶液靈敏度更高）。
全面解析森工DIW墨水直寫3D打印機在該類研究中功能匹配情況及需定制功能，幫助用戶更好地選擇合適的3D打印設備及功能模塊。
靜場直寫模塊：
a. 電壓 ：最高電壓30KV，額定電流1mA，0到最高電壓連續可調，輸出正負單一極性；
b. 電源精度：電壓精度±(0.5%+1)，電流精度±(4%+3)；
c. 氣體壓力：最高0.8MPa；
d. 氣體壓力精度：±1KPa；（這個決定了擠出量穩定性）
e. 噴嘴規格：0.15mm 0.2mm 0.25mm 0.3mm 0.4mm；
f. 平板可用面積：200 *160 mm；通過高壓靜場環境實現μm級別的銀漿材料打印，精確堆疊
①常溫噴頭進行陶瓷基底3D打印，可以實現個性化材料配方以及基底結構個性化設計;
②刮涂操作平臺，通過旋轉刮涂，實現μm級別的犧牲涂層打印；
①常溫噴頭打?。?/b>配備精密的調壓模塊，調壓精度±1KP，氣壓實時可調；
②刮涂操作平臺：刮涂速度實時可調，時間可調
③獨立二級運動平臺：
a. 獨立的運動控制系統，支持獨立運動，模塊化快拆快裝，拆卸后不影 響原來行程；
b. XYZ軸定位精度≤0.01mm；
c. 二級平臺尺寸：257x290x69.5mm；
d. 二級平臺可打印范圍：200x150x30mm；
e. 二級平臺獨立移動范圍：X≥100mm；Y≥160mm；Z軸≥6.5mm；便于打印過程中，通過顯微鏡實時查看每層的微觀變化及中途干預。
