研究背景

智能驅動器通常面臨響應速度有限、依賴外部能源供應以及缺乏多環境信號邏輯判斷能力等問題。因此，本研究提出了一種新的仿生磁能驅動器范式，通過融合磁瞬態觸發與可編程環境邏輯門控策略，實現無需外部能源的高速自主響應。

自然界經過數十億年的進化，形成了復雜的環境適應策略。例如，巫婆榛子種子莢在干燥時會收縮和分裂，內壁擠壓種子，使其以12.3米/秒的最大速度彈射出去；螳螂蝦通過肌肉-關節協同作用儲存能量，在狩獵過程中釋放瞬時動能，速度可達23米/秒。這些系統的核心在于能量儲存介質與觸發條件的精確耦合。

盡管仿生驅動器研究取得了顯著進展，但現有技術仍面臨三大瓶頸：

1. 能量釋放速率受材料固有動力學限制，響應時間通常為秒級甚至分鐘級
2. 能量釋放高度依賴外部能源供應，限制了其在野外等無基礎設施場景中的應用
3. 當前系統缺乏協同多刺激響應能力，無法像生物系統那樣對溫度、濕度等復合環境信號進行邏輯判斷

研究內容

1. 磁能介導的瞬態觸發策略

本研究選擇模仿紫花地丁軟驅動器作為典型案例。紫花地丁種子莢具有獨特的彈射機制，依靠濕度敏感的纖維結構進行能量儲存和快速釋放。受其啟發，本研究使用直接墨水書寫（DIW）技術制備了儲存磁能驅動器，以聚二甲基硅氧烷（PDMS）為柔性基體。

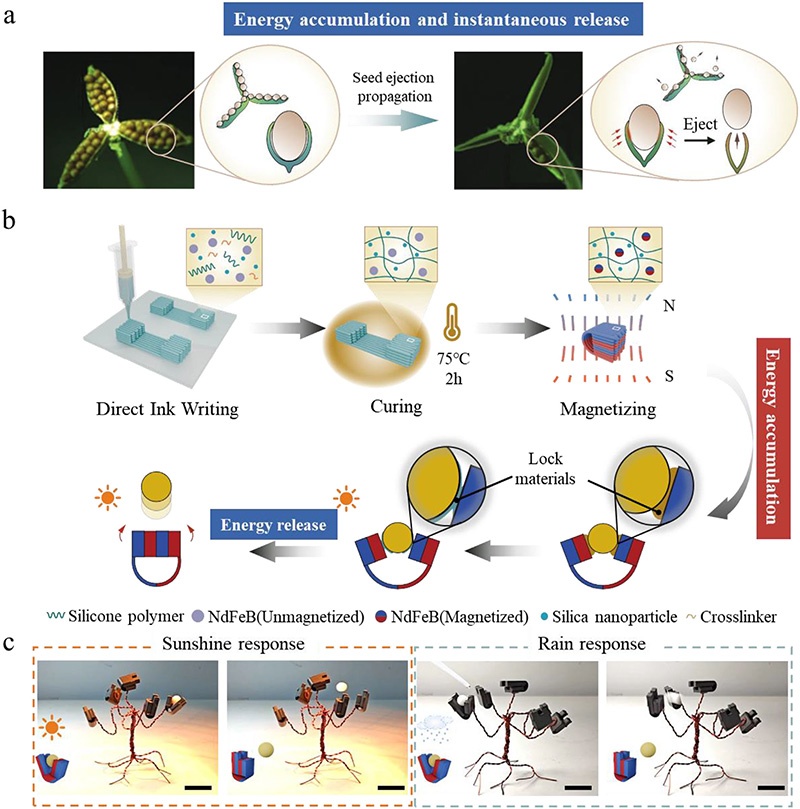

圖1. 仿生磁能驅動器設計原理：a)紫花地丁種子莢從種子封裝到成熟彈射的整個過程示意圖；b)基于DIW墨水直寫3D打印的儲存磁能驅動器的制造過程和觸發示意圖；c)高溫觸發機制；d)水響應機制

2. 磁性墨水的流變特性和結構優化

磁性墨水的流變特性和結構優化是實現高精度制造和高效儲存磁能的關鍵基礎。通過系統研究NdFeB顆粒體積分?jǐn)?shù)（20-35%）對墨水性能的影響，揭示了墨水的剪切變稀行為與其可打印性之間的關系。

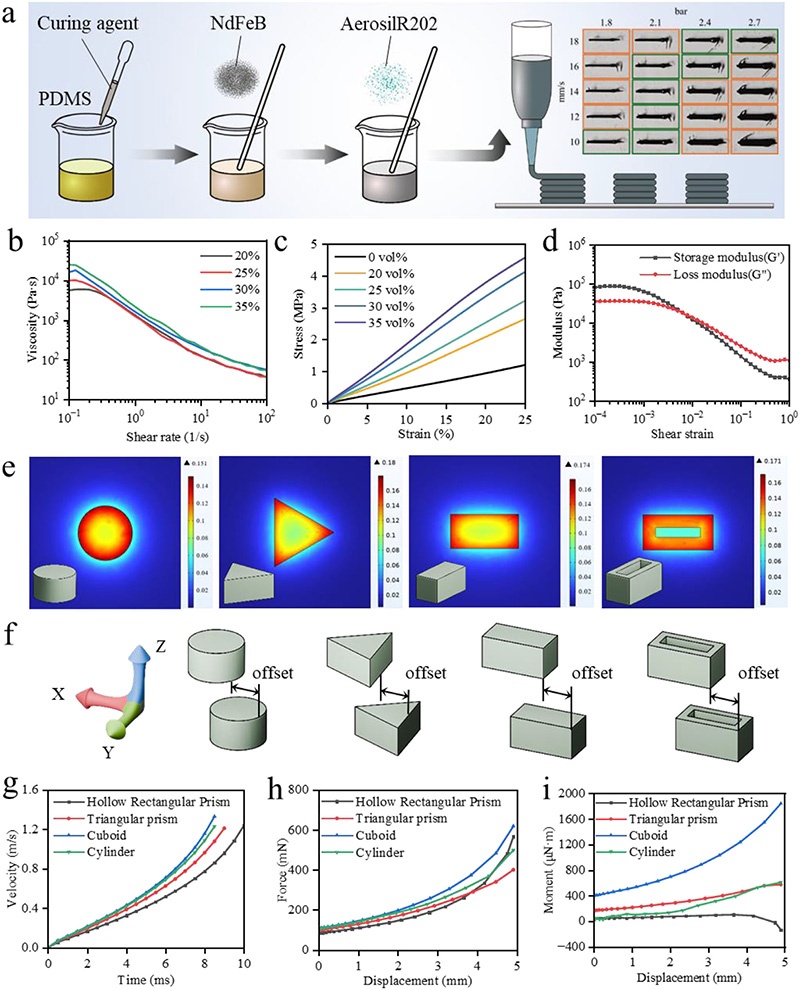

圖2. 磁性墨水的流變特性和ESU結構優化：a)基于PDMS的磁性墨水配方和DIW墨水直寫3D打印過程示意圖；b)NdFeB顆粒體積分?jǐn)?shù)對墨水剪切變稀行為的影響；c)不同NdFeB體積分?jǐn)?shù)墨水的應力-應變曲線；d)30vol%NdFeB墨水的粘彈性特性；e)四種儲能單元的磁通密度分布模擬

3. 磁能介導的種子彈射機制

受紫花地丁種子莢高效彈射機制的啟發，本研究設計了基于磁能吸引的儲存磁能彈射驅動器。該驅動器由多個長方體狀ESU拼接而成，這些單元排列在凹槽兩側，并通過底部的橫向連接件連接形成一體化結構。

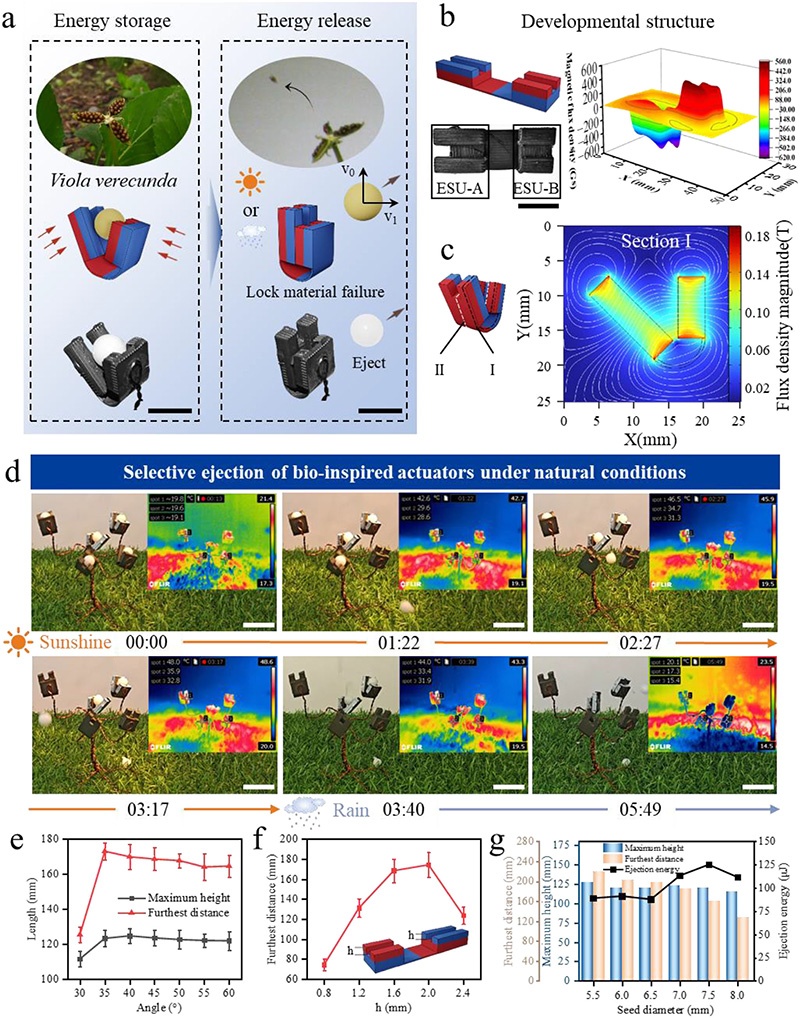

圖3. 模仿紫花地丁種子莢的儲存磁能彈射驅動器：a)非對稱儲存磁能驅動器結構示意圖；b)驅動器展開狀態和磁場分布；c)橫截面磁通密度模擬；d)由溫度（黃光加熱，85秒響應）和濕度（模擬降雨，145秒響應）觸發的選擇性彈射

4. 仿生抓取驅動器

在自然界中，能量爆發系統并非植物獨有，許多動物也進化出了類似的機制，青蛙舌頭就是典型的例子。青蛙能夠在0.07秒內通過隱藏在口腔中的折疊舌頭捕獲昆蟲，這種舌頭還能縱向折疊以固定獵物，增加與昆蟲的粘附面積，并具有抓取功能。

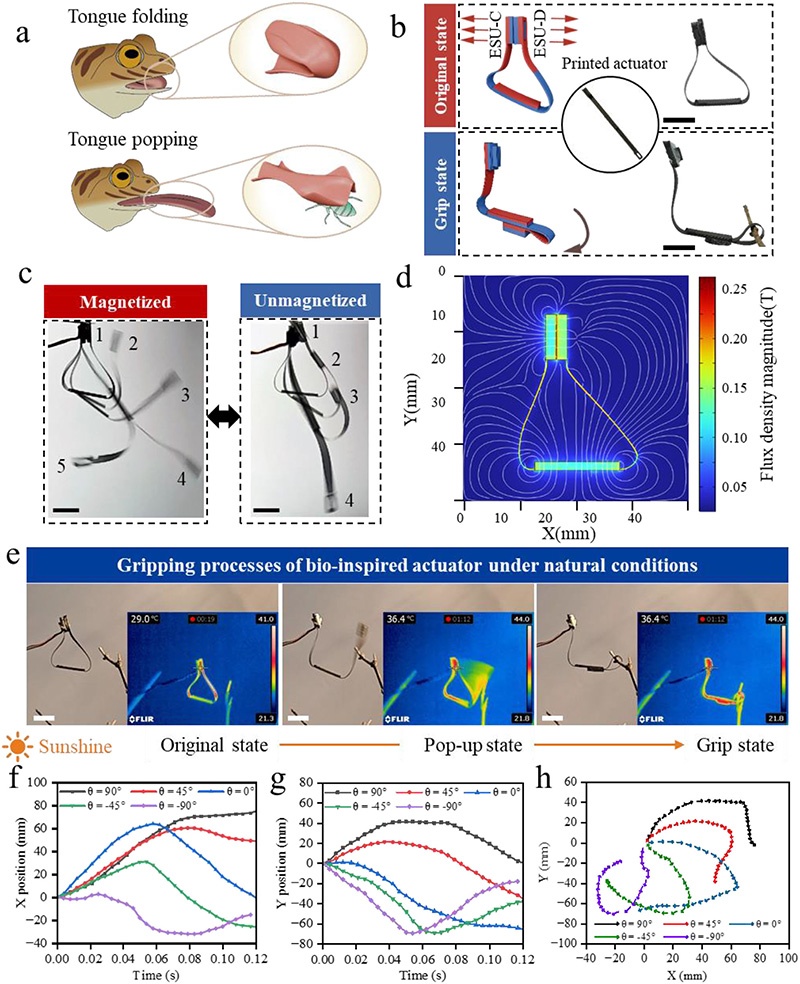

圖4. 模仿青蛙舌頭的抓取驅動器：a)青蛙捕食昆蟲的仿生原理示意圖；b)儲存磁能抓取驅動器的結構設計和 workflow；c)磁化和非磁化驅動器的軌跡比較；d)儲存狀態下磁通密度分布的模擬；e)在高溫觸發下驅動器抓取樹枝的整個過程

5. 邏輯門控跳躍驅動器

澳大利亞特有的班克木具有獨特的種子莢配置。種子不會自行播種，而是由一系列外部變化觸發。借鑒班克木種子莢多因素判斷響應的原理，本研究設計了具有自然條件邏輯響應的跳躍驅動器。

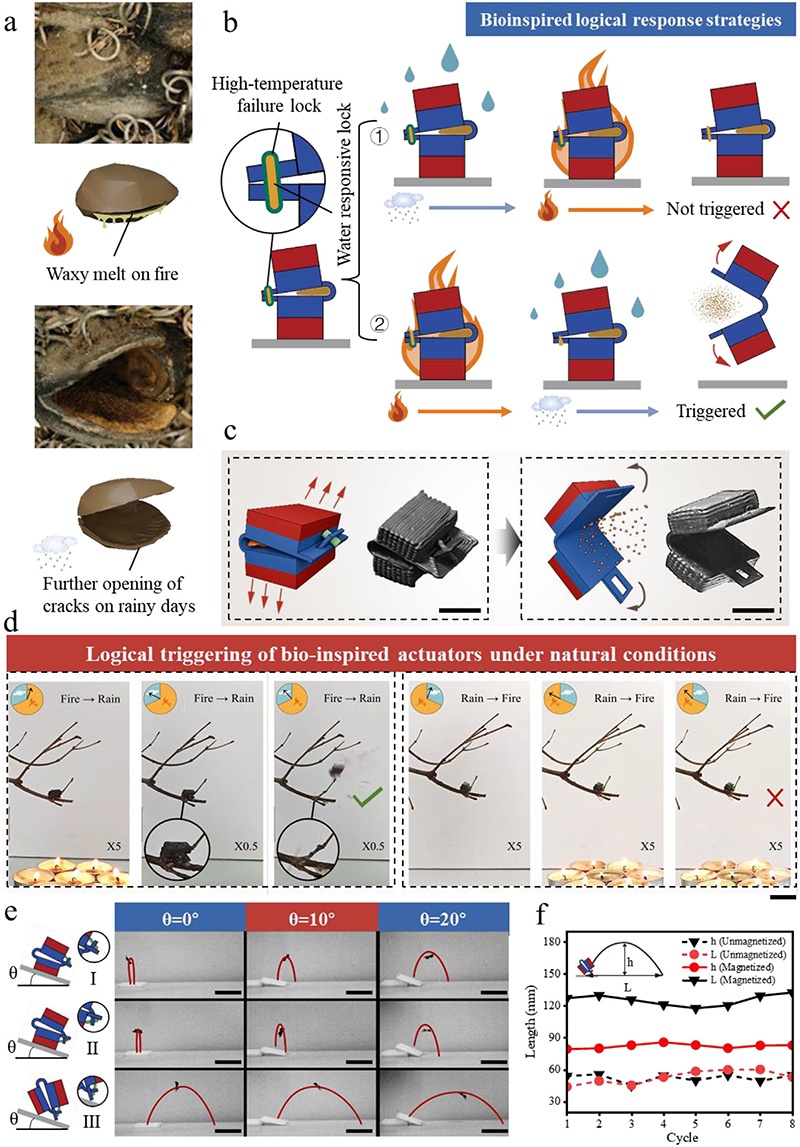

圖5. 以班克木為模型的邏輯響應驅動器：a)班克木種子莢中的種子釋放機制；b)驅動器"鎖"結構設計和邏輯門控原理；c)儲存磁能跳躍驅動器的折疊狀態和彈跳工作流程；d)環境條件順序?qū)τ|發行為的影響；e)不同放置角度對跳躍軌跡的影響

研究結論

本研究提出了一種新穎的仿生磁能驅動器范式，集成了環境信號觸發的瞬態響應、邏輯門控和被動能量儲存。通過結合硬磁材料（NdFeB/PDMS）與響應鎖定元件（相變蠟、PVP/乙醇），驅動器能夠在熱、濕度等自然刺激下實現快速、自主驅動。

利用DIW墨水直寫3D打印和原位磁化技術，系統實現了磁化的精確控制和復雜幾何結構的制造。驅動器在多種功能上表現出優異性能：

• 模仿紫花地丁種子莢的種子彈射
• 受青蛙舌頭啟發的目標抓取
• 類似班克木的邏輯門控跳躍

有限元模擬證實，尖銳邊緣的矩形單元能夠集中磁通量（0.174T），而中空環形棱鏡則能實現自適應運動路徑。這些創新為可部署、環境響應的軟體機器人系統奠定了基礎，在生態修復到自主野外部署等領域具有應用潛力。
